仪表&变送器
FA08
显示仪表
FA08导轨式传感器信号变送器采用铝合金材质外壳。内置传感器平衡调整电路及精密放大电路，有源滤波器，将电阻应变式称重测力传感器的MV信号放大成标准电流、电压信号输出4～20mA、0～5V等，通讯接口支持RS485/RS232,具有标准的Modbus协议支持。可直接与外围PLC的AD模块等控制系统接收处理，变送器具备标准信号外调零，外调增益功能。
额定量程≤10ppm /℃
输出 / 灵敏度-3.6~+3.6m V/V
材质铝合金
量程、精度、尺寸等参数可根据需求咨询定制。
PRODUCT DETAILS
产品概述
FA08导轨式传感器信号变送器采用铝合金材质外壳。内置传感器平衡调整电路及精密放大电路，有源滤波器，将电阻应变式称重测力传感器的MV信号放大成标准电流、电压信号输出4～20mA、0～5V等，通讯接口支持RS485/RS232,具有标准的Modbus协议支持。可直接与外围PLC的AD模块等控制系统接收处理，变送器具备标准信号外调零，外调增益功能。
PRODUCT DETAILS
产品特点
A、输入范围宽，0.4~6mV/V 能配接大部分应变桥式传感器
B、 采用原装进口电子元器件，响应频率高,长期稳定性好
综合精度达到±0.05%FS
C、 输入电源反接保护和输出短路保护
D、 供电电源16~24V
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 显示窗口 | 双排LED显示 |
| 可读性 | 1/900000 |
| 输出线性 | ＜0.002% |
| 综合精度 | 优于0.01% |
| A/D转换速度 | ≤1600次/秒 |
| 接受灵敏度 | -3.6~+3.6m V/V |
| 输入负载 | 8只350Ω传感器 |
| 模拟量输出规格 | ±10V /0~10V/ 4～20mA |
| 通讯输出规格 | RS232、RS485 |
| 参数 | 技术指标 |
| I/O输出规格 | 晶体管 |
| 满量程温度漂移 | ≤10ppm /℃ |
| 零点温度漂移 | ≤10μV /℃ |
| 激励电压 | 5VDC |
| 电源供给 | 24±5VDC |
| 整机功耗 | ≤10W |
| 工作温度范围 | -20～70℃ |
| 单件重量 | 0.5kg |
| 材料 | 铝合金 |
| 防护等级 | IP65 |
PRODUCT DETAILS

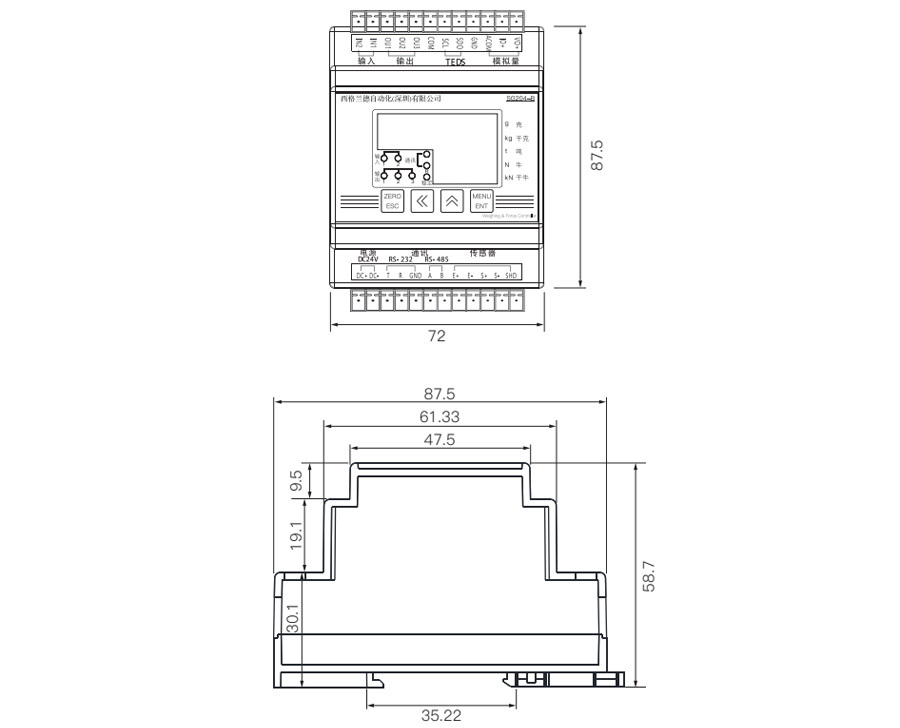

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
测力称重传感器mV 信号输入示例任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
