FJ01

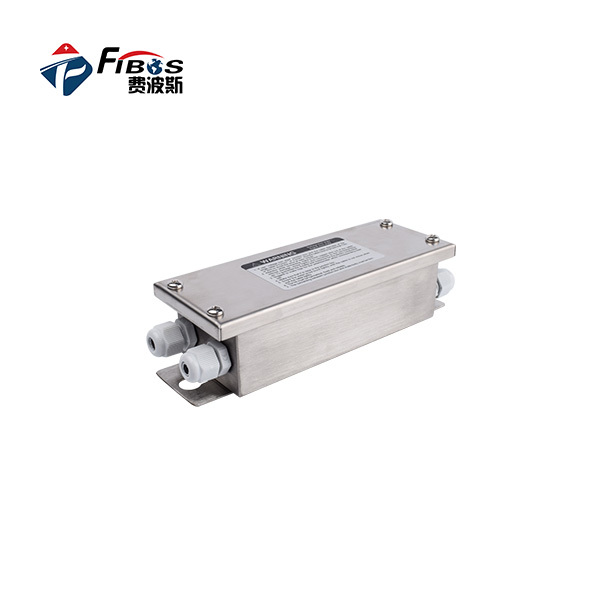

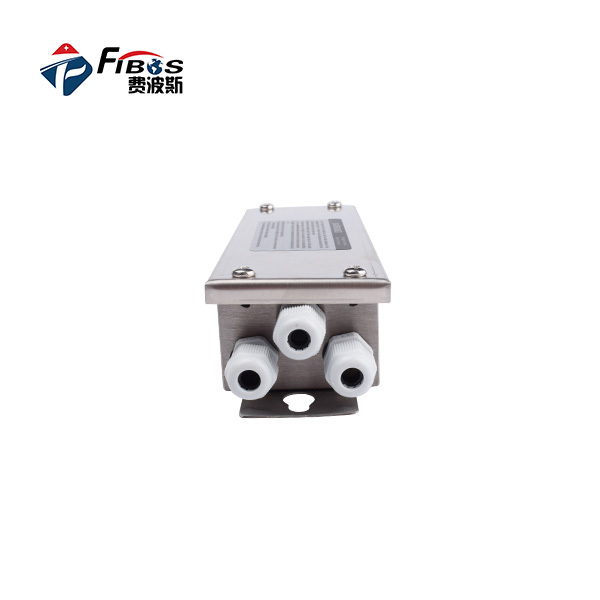

接线盒为称重系统中传感器与显示仪表连接的必需部件。它可以边接四路、六路、八路电阻应变式传感器，并且可以调整传感器安装后的输出不平衡，使称重系统具有更高的精度。
额定量程详见产品资料
输出 / 灵敏度详见产品资料
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
接线盒为称重系统中传感器与显示仪表连接的必需部件。它可以边接四路、六路、八路电阻应变式传感器，并且可以调整传感器安装后的输出不平衡，使称重系统具有更高的精度。
PRODUCT DETAILS
产品特点
◆ 可选四路、六路、八路、十路四种接入方式。
◆ 可选择并联或串联式连接。
◆ 不锈钢外壳，专用密封接头，耐用、密封性好。
◆ 采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。
◆ 产品设计可有效防止感应雷及浪涌信号对传感器及仪表的损坏。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 输入范围 | 0.4~6mV/V |
| 综合精度 | ≤0.1%F.S. |
| 传感器激励电压 | 5VDC±2%，100mA |
| 电源供给 | DC:15V~30V |
| 输入负载 | 350~1000Ω传感器1只 |
| 参数 | 技术指标 |
| 输出端口 | 通讯RS485/232 模拟量4-20mA/0-10V （二选一） |
| 工作温度范围 | -30~85 C |
| 采样频率 | ≥100HZ |
| 周围环境 | 温度：-10~55℃ 存储：-25~65℃ 湿度：35~85%RH 存储：35~85%RH |
| 防护等级 | IP65 |
PRODUCT DETAILS

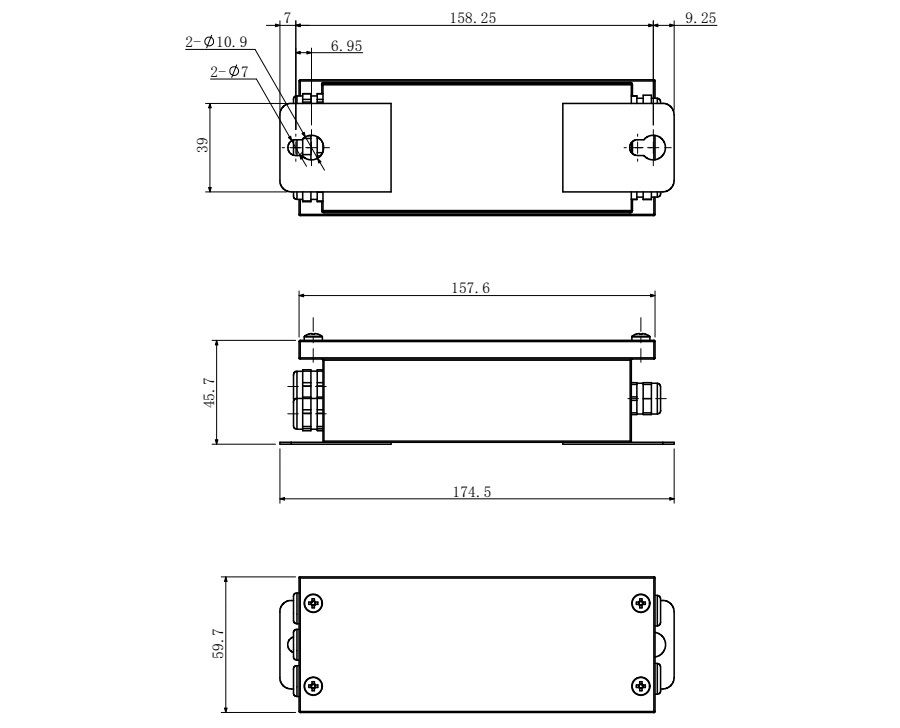

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
测力称重传感器mV 信号输入示例任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
