仪表&变送器
FA04E
显示仪表

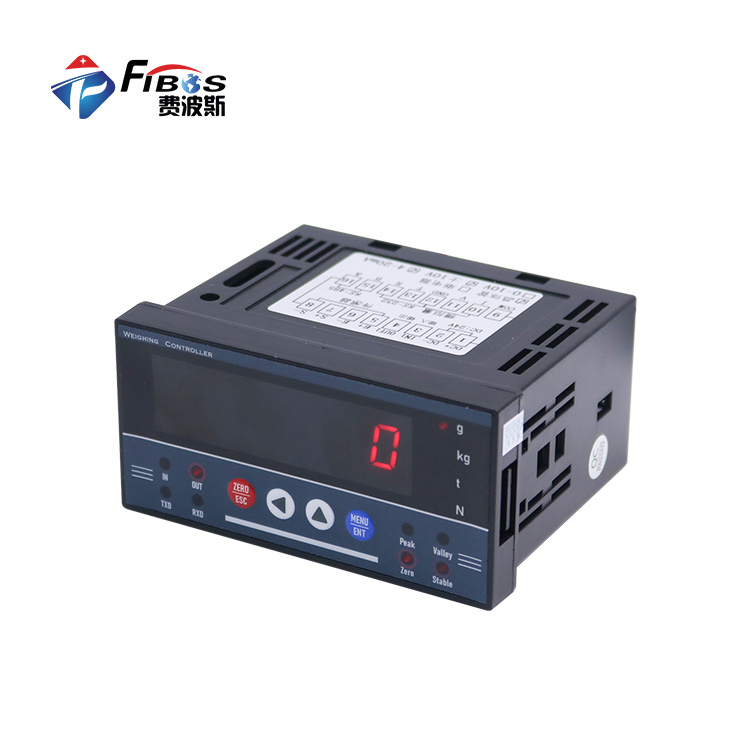

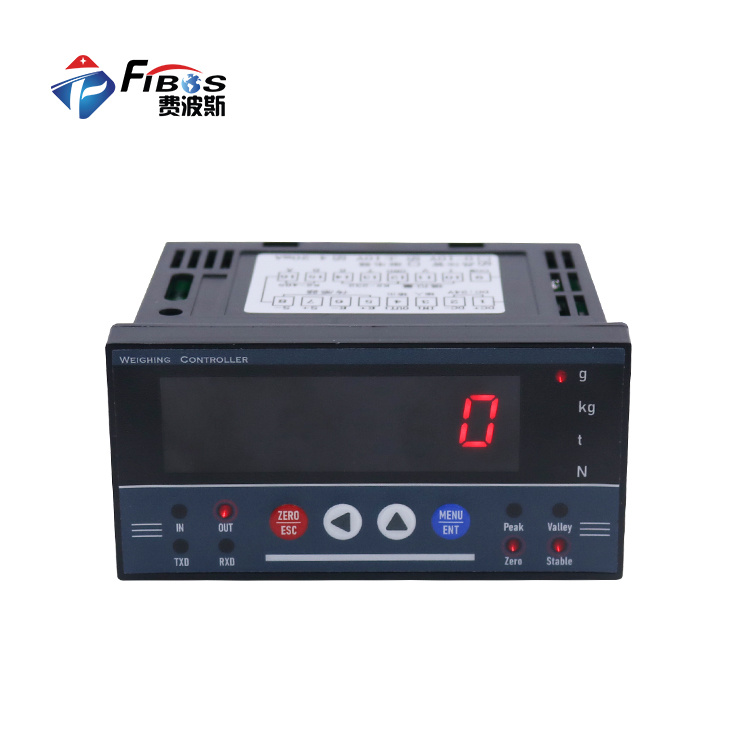

FA04E面板式测力仪表，采用ABS工程塑料，按键控制，小巧灵活，四种显示单位可选。测量精确稳定。
额定量程≤10ppm/°C
输出 / 灵敏度0.4mV/V~6mV/V
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA04E面板式测力仪表，采用ABS工程塑料，按键控制，小巧灵活，四种显示单位可选。测量精确稳定。
PRODUCT DETAILS
产品特点
●同时拥有RS-232及RS-485两种通讯方式；
●成熟的滤波算法,让产品拥有更高的精度；
●AD转换速度上限可达1280HZ;
●支持Modbus-RTU协议；
●标配模拟量(±10V及4-20mA)输出,标配IO(1入1出)输出。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
选配规格
| 参数 | 技术指标 |
| AD通道数 | 1路 |
| A/D分辨率 | 24bit-Delta-Sigma(24位) |
| A/D转换速度 | 1280Hz(可调10Hz,40Hz,640Hz) |
| 供电电压 | DC18-30V |
| 传感器信号范围 | 士3.6mV/V |
| 传感器激励电压 | 5VDC±1%,100mA |
| 传感器输入负载 | 每路1-4个350Ω传感器 |
| 输入灵敏度 | 0.4mV/V~6mV/V |
| 输出线性 | <0.002% |
| 综合精度 | 优于0.01% |
| 模拟量输出分辨率 | 16bit |
| 参数 | 技术指标 |
| 模拟量输出 | ±10V,4-20mA |
| 输入端口 | 1入 |
| 输出端口 | 1出(晶体管/继电器) |
| 满量程温度漂移 | ≤10ppm/°C |
| 零点温度漂移 | ≤10uV/℃ |
| 整机功耗 | ≤10W |
| 通讯方式 | RS-232及RS-485 |
| 通讯协议 | Modbus-RTU |
| 波特率 | 4800,9600(默认),19200,38400,57600,115200 |
PRODUCT DETAILS

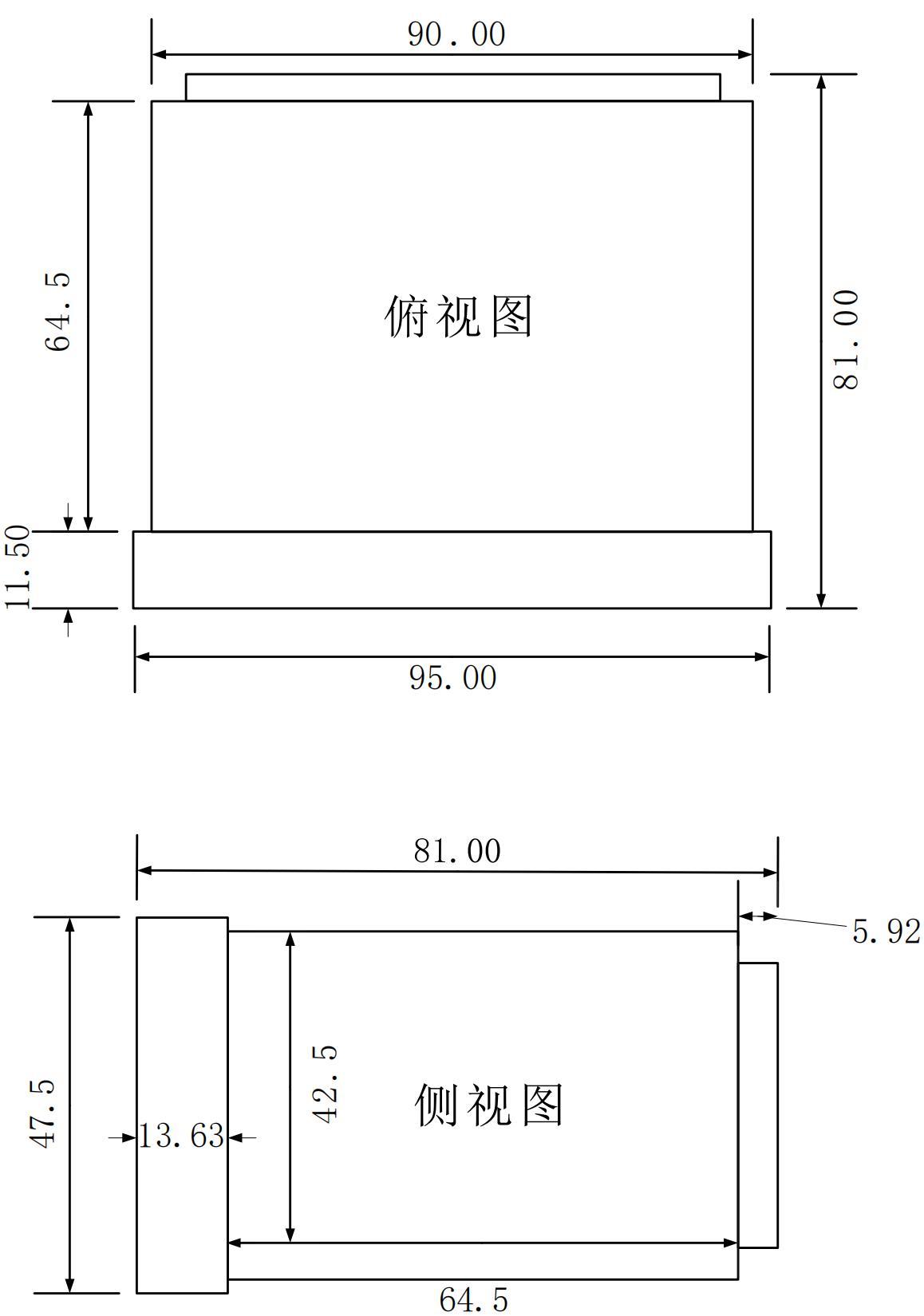

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
测力称重传感器mV 信号输入示例任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
