仪表&变送器

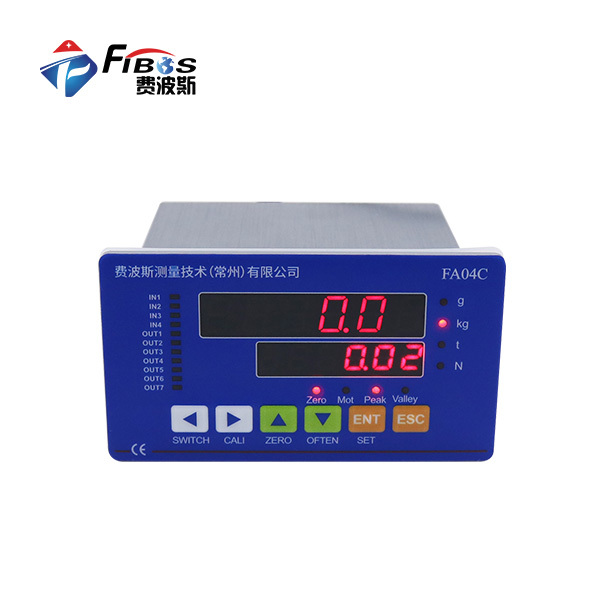

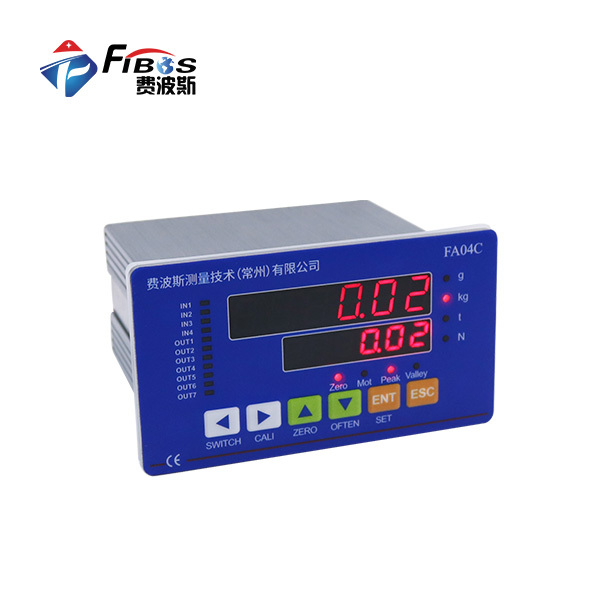

FA04C
显示仪表
▶ 双排 6 位数码管显示 ▶ 同时带有 RS232 和 RS485 通信，可 在此基础上加模拟量输出。 ▶ 开关量同时带有 5 个晶体管输出， ▶ 2 个继电器输出，4 个输入。 ▶ 峰谷值测量，上下限报警
额定量程详见产品资料
输出 / 灵敏度详见产品资料
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
▶ 双排 6 位数码管显示 ▶ 同时带有 RS232 和 RS485 通信，可 在此基础上加模拟量输出。 ▶ 开关量同时带有 5 个晶体管输出， ▶ 2 个继电器输出，4 个输入。 ▶ 峰谷值测量，上下限报警
PRODUCT DETAILS
产品特点
▶ 双排 6 位数码管显示
▶ 同时带有 RS232 和 RS485 通信，可 在此基础上加模拟量输出。
▶ 开关量同时带有 5 个晶体管输出，
▶ 2 个继电器输出，4 个输入。
▶ 峰谷值测量，上下限报警
选配规格
模拟量输出
Analog output
0~±10V、0~20mA、
4~20mA；分辨率 1/60000 （可加TEDS功能）
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
|
参数 |
Specifications |
技术指标/Technique |
|
输入范围 |
Input range |
0.4~6mV/V |
|
显示窗口 |
Display |
双排6位LED |
|
显示精度 |
Display accuracy |
1/100000 |
|
传感器激励电压 |
Sensor excitation voltage |
5VDC±2%，100mA （至多 6 只 350Ω的传感器） |
|
电源供给 |
Power supply |
DC: 12V--30V |
|
协议类型 |
Protocol type |
Modbus RTU、ASCII和自由协议 |
|
工作温度范围 |
Operation temp. range |
-30~60℃ |
|
A/D 性能 |
A/D performance |
24 位，Delta-Sigma 方法 |
|
参数 |
Specifications |
技术指标/Technique |
|
通讯输出 |
Communication output |
同时支持 RS232 和 RS485 |
|
输出速率 |
Output rate |
10、40、80、120、200、400、600、 800、1200、1600、2400、4800 次/秒 |
|
波特率 |
Baud rate |
1200、2400、4800、9600、19200、 38400、57600、115200、230400、 460800、921600 |
|
耐电压 |
Withstand voltage |
在 2000VAC50/60Hz 下 1分钟 |
|
周围环境 |
Surrounding environment |
温度：-10~55℃； 存储-25~65℃； 湿度：35~85%RH； 存储 35~85%RH |
|
开关量 |
Switching value |
5 点晶体管输出（上限 1A）， 2 点继电器输出，4 点输入 |
PRODUCT DETAILS

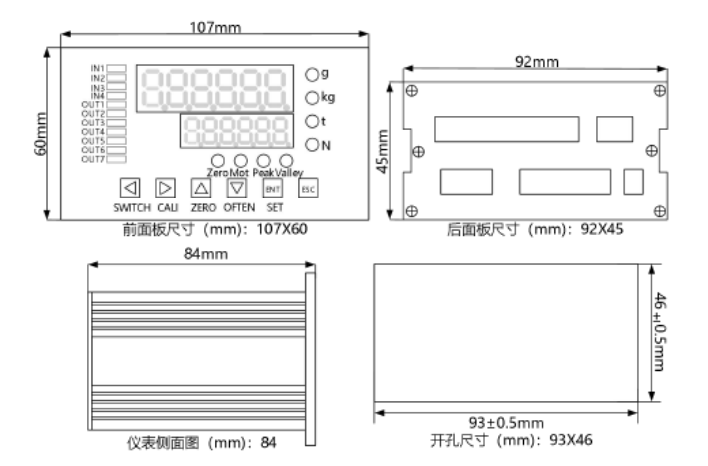

产品尺寸图

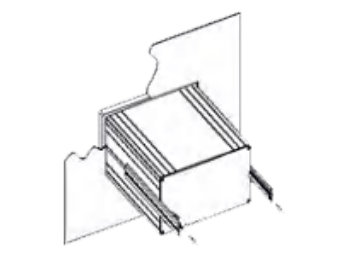

安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
测力称重传感器mV 信号输入示例任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
