仪表&变送器

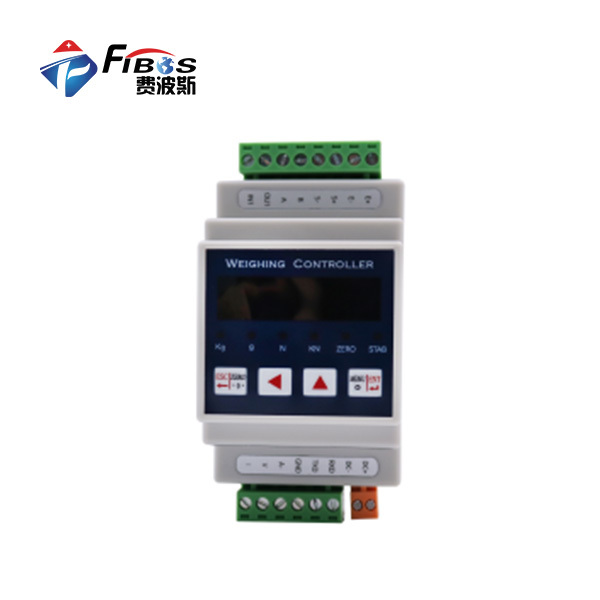

FA53
显示仪表
▶ 同时拥有RS-232及RS-485两种通讯 方式; ▶ 成熟的滤波算法,让产品拥有更高的 精度; ▶ AD转换速度上限可达1280HZ; ▶ 支持Modbus-RTU协议; ▶ 标配模拟量(士10V及4-20mA)输出, 标配IO(1入1出)输出。
额定量程Temp.efect an output / ≤10ppm/℃
输出 / 灵敏度Input sensitivity / 0.4mV/V~6mv/V
材质Material / ABS工程塑料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
▶ 同时拥有RS-232及RS-485两种通讯 方式; ▶ 成熟的滤波算法,让产品拥有更高的 精度; ▶ AD转换速度上限可达1280HZ; ▶ 支持Modbus-RTU协议; ▶ 标配模拟量(士10V及4-20mA)输出, 标配IO(1入1出)输出。
PRODUCT DETAILS
产品特点
▶ 同时拥有RS-232及RS-485两种通讯 方式;
▶ 成熟的滤波算法,让产品拥有更高的 精度;
▶ AD转换速度上限可达1280HZ;
▶ 支持Modbus-RTU协议;
▶ 标配模拟量(士10V及4-20mA)输出, 标配IO(1入1出)输出。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
|
参数 |
Specifications |
技术指标/Technique |
|
AD通道数 |
Chamel count |
1路 |
|
A/D分辨率 |
A/DReadabity |
24bit-Delta-Sigma(24位) |
|
A/D转换速度 |
A/DConversion speed |
1280Hz(可调10Hz,40Hz,640HZ) |
|
供电电压 |
Power supply |
DC 18-30V |
|
传感器信号范围 |
Inputsingle Range |
±3.6mV/V |
|
传感器激励电压 |
bxctation yoltage |
5VDC±1%,100mA |
|
传感器输入负载 |
Inputload |
1-8个350Ω传感器 |
|
输入灵敏度 |
Input sensitivity |
0.4mV/V~6mv/V |
|
可读性 |
Output linear |
1/90000 |
|
输出线性 |
Readability |
<0.002% |
|
综合精度 |
Comprehensive acauragy |
优于0.01% |
|
模拟量输出分辨率 |
DA OutputReadabity |
16bit |
|
参数 |
Specifications |
技术指标/Technique |
|
模拟量输出 |
DA Output |
±10V, 4-20mA |
|
输入端口 |
Input |
1入 |
|
输出端口 |
Output |
1出(晶体管) |
|
满量程温度漂移 |
Temp.efect an output |
≤10ppm/℃ |
|
零点温度漂移 |
Temp.efecton zero |
≤10uV/℃ |
|
整机功耗 |
Power waste |
≤10W |
|
通讯方式 |
Communication Interface |
RS-232及RS-485 |
|
通讯协议 |
Communication protocols |
Modbus-RTU |
|
波特率 |
BaudRate |
4800,9600(默认),19200,38400, 57600,115200 |
|
外形尺寸 |
Size |
54x87.5x58.7mm |
|
工作温度范围 |
Operation temp range |
-20~70℃ |
|
外壳材料 |
Material |
ABS工程塑料 |
PRODUCT DETAILS

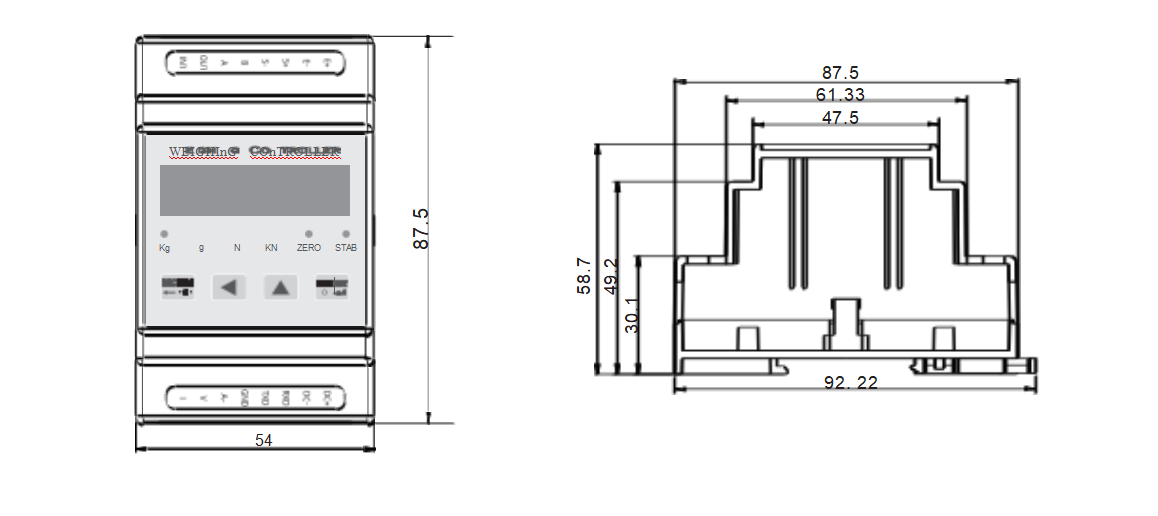

产品尺寸图

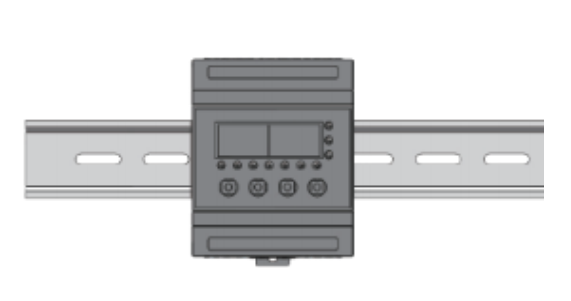

安装方式
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
测力称重传感器mV 信号输入示例任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
应用于料罐称重，检测称重，包装设备，锂电池注液机设备等称重；手机耳机孔、充电孔的拔插力设备，手机按键、屏幕、电池的压力测试等。3C测试设备；新能源锂电池的化成机压力测试，涂布机张力测试；机床压力测试，桥梁的应力测试等。
