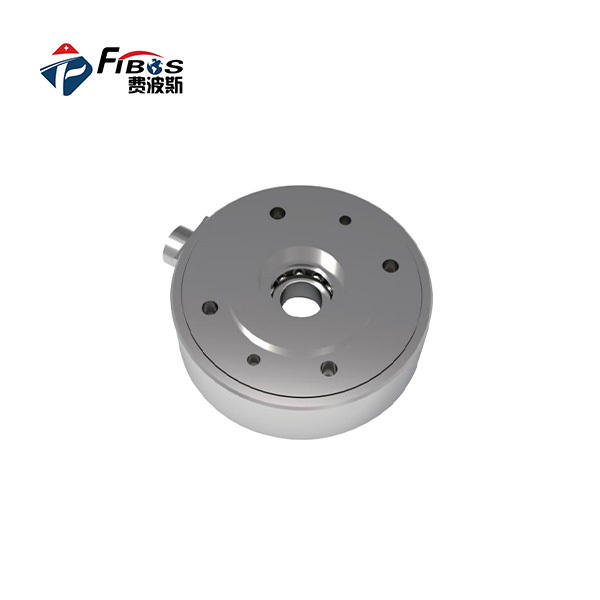

张力传感器
FA968
张力传感器
FA968系列穿轴式张力传感器采用半导体应变电阻片检测卷材张力，具有张力测量领域较高的测量精度、可靠性及稳定性。传感器内置过载保护机构，且每一只传感器出厂前均经过严格测试，因而确保了产品的测量精度、稳定性和可靠性，是连续材料加加工生产中高性能张力控制应用的适用选择。
额定量程10~3000kg
输出 / 灵敏度2.0±10%mV/V
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA968系列穿轴式张力传感器采用半导体应变电阻片检测卷材张力，具有张力测量领域较高的测量精度、可靠性及稳定性。传感器内置过载保护机构，且每一只传感器出厂前均经过严格测试，因而确保了产品的测量精度、稳定性和可靠性，是连续材料加加工生产中高性能张力控制应用的适用选择。
PRODUCT DETAILS

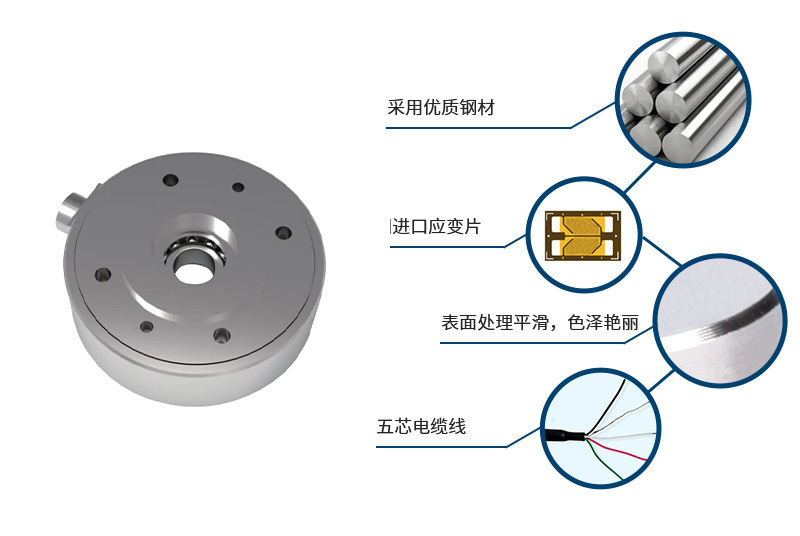

产品特点
◆由于其运动特性优良，适用于高速机械。
◆低张力的情況下也能精确测量
◆检测元件具有良好的温度特性和高线性度。
◆自动补偿因温度变化影响张力辊长变化造成的偏差。
◆适用于通轴式安装，占用空间小。
◆自带调心球轴承可补偿由于轴在安装时的机械误差。
◆测量方向水平时辊的重量不影响测測量结果。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | 10~3000kg |
| 输出灵敏度 | 2.0±10%mV/V |
| 零点输出 | ±0.03mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.5%F.S. |
| 滞后 | ≤0.5%F.S. |
| 重复性 | ≤0.25%F.S. |
| 输入电阻 | 350±10Ω |
| 输出电阻 | 350±5Ω |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | 0~50℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 500%F.S. |
| 接线方式 |
红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源- |
PRODUCT DETAILS

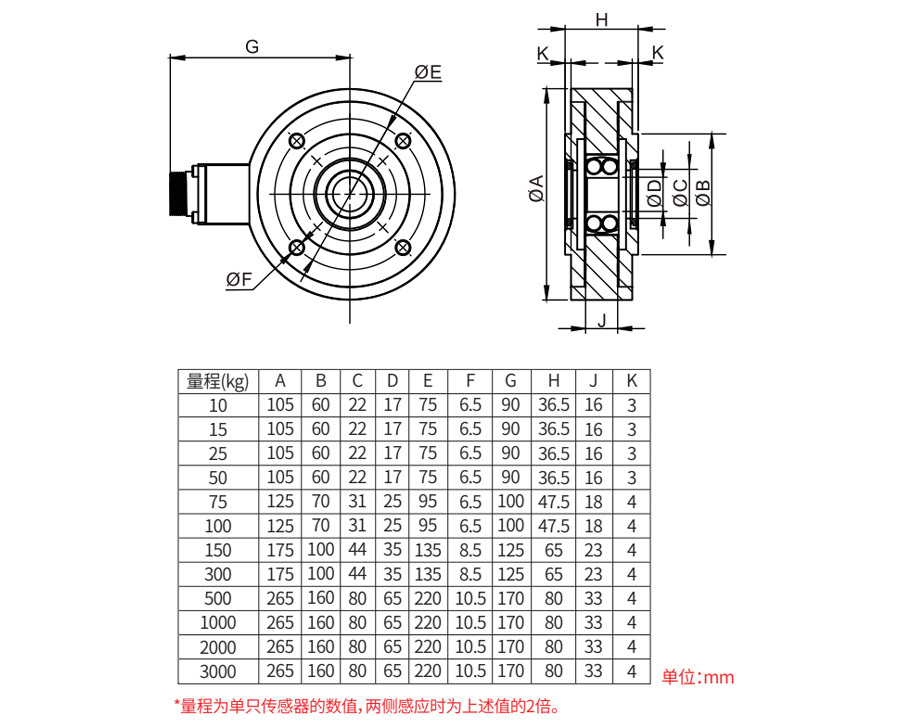

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA968传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS

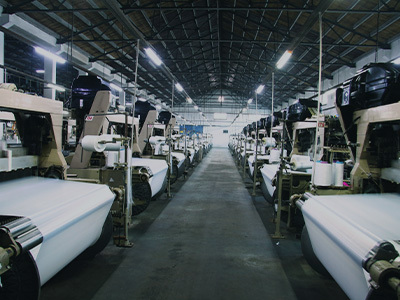

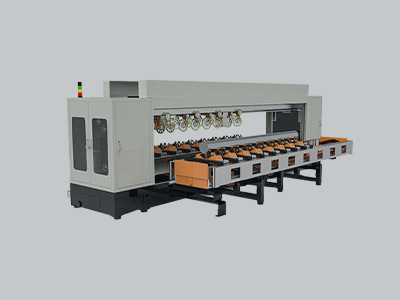

产品应用
适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
