张力传感器
FA967
张力传感器
FA967系列张力传感器设计成活动轴结构，内置调心球轴承，可补偿由于轴在安装时的机械误差,避免对测量造成影响。可通过4个螺栓以法兰形式安装在设备的侧面结构上。每个传感器内部采用半导体应变片组成的惠斯通全桥测量电路检测卷材张力,确保了张力测量的高精度、可靠性和稳定性。
额定量程5,15,25,50,75,100kg
输出 / 灵敏度2.0±10%mV/V
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
PRODUCT DETAILS
产品概述
FA967系列张力传感器设计成活动轴结构，内置调心球轴承，可补偿由于轴在安装时的机械误差,避免对测量造成影响。可通过4个螺栓以法兰形式安装在设备的侧面结构上。每个传感器内部采用半导体应变片组成的惠斯通全桥测量电路检测卷材张力,确保了张力测量的高精度、可靠性和稳定性。
PRODUCT DETAILS
产品特点
◆由于其运动特性优良，适用于高速机械
◆低张力的情况下也能精确测量。
◆自动补偿因温度变化影响张力辊长变化造成的偏差。
◆外形小,所需安装空间少，可安装在狭窄的地方。
◆传感器自带调心球轴承安装简便。
◆专利产品，仿冒必究。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | 5,15,25,50,75,100kg |
| 输出灵敏度 | 2.0±10%mV/V |
| 零点输出 | ±0.03%mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.5%F.S. |
| 滞后 | ≤0.5%F.S. |
| 重复性 | ≤0.25%F.S. |
| 输入电阻 | 350±10Ω |
| 输出电阻 | 350±5Ω |
| 参数 | 技术指标 |
| 温度灵敏度漂移 | 0.05%F.S./10C |
| 零点温度漂移 | 0.05%F.S./10C |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 接线方式 |
红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源- |
PRODUCT DETAILS

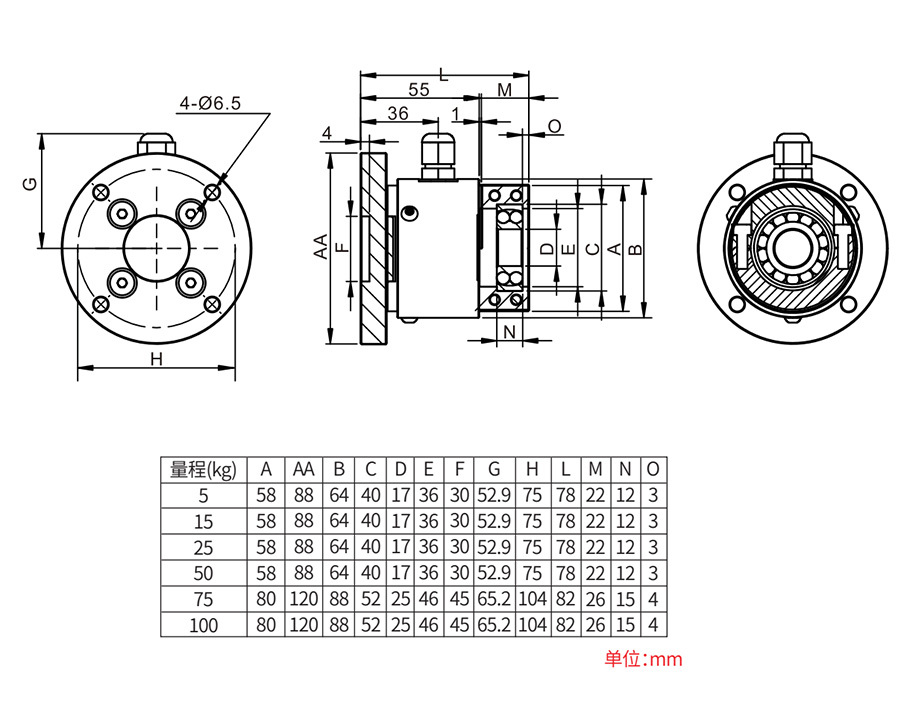

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA967传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
