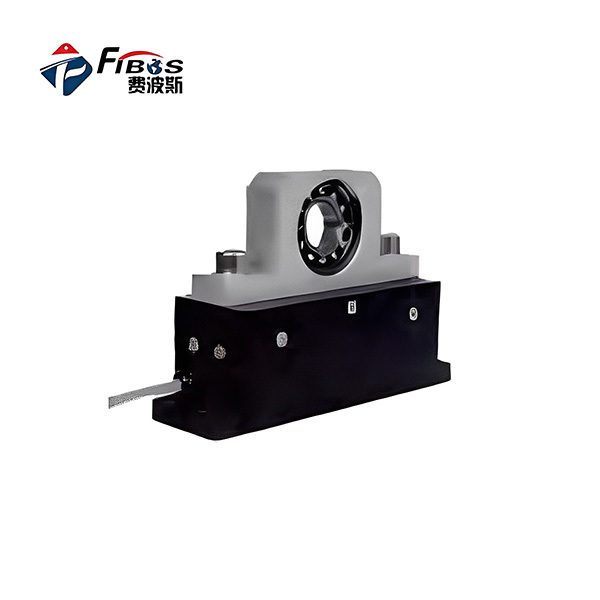

张力传感器

FA972

张力传感器

FA972系列座式张力传感器采用半导体应变片组成全桥电路检测卷材张力，材料张力通过张力测量辊轴承施加在张力传感器上,确保了张力测量的高精度、可靠性及稳定性。FA972-L系列张力传感器与轴承座共同将测力传感器和辊轴承结合在-起轴承座安装在传感器-上，这种安装确保了辊轴承和张力辊容易更換，且与轴承座的连接采用了便于安装T型槽设计，适用于不同尺寸的轴承座安装连接。

额定量程5~100kg

输出 / 灵敏度2.0±10%mV/V

材质详见产品资料

量程、精度、尺寸等参数可根据需求咨询定制。

PRODUCT DETAILS

产品概述

PRODUCT DETAILS

产品特点

◆由于其运动特性优良，适用于高速机械

◆低张力的情況下也能精确测量。

◆自动补偿因温度变化影响张力辊长变化造成的偏差。

◆过载保护等级较高,抗震能力较强。适用于大型机械。

SPECIFICATIONS

技术参数

左右滑动表格，查看完整参数

参数	技术指标
额定量程	5~100kg
输出灵敏度	2.0±10%mV/V
零点输出	±0.03mV/V
蠕变	≤0.1%F.S.
非线性	≤0.5%F.S.
滞后	≤0.5%F.S.
重复性	≤0.25%F.S.
输入电阻	350±10Ω
输出电阻	350±5Ω

参数	技术指标
温度灵敏度漂移	0.05%F.S./10℃
零点温度漂移	0.05%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
激励电压上限	15V
工作温度范围	0~50℃
安全过载	150%F.S.
极限过载	500%F.S.
接线方式	红: 电源+, 绿: 信号+ 黄: 屏蔽线, 白: 信号-, 黑: 电源-
