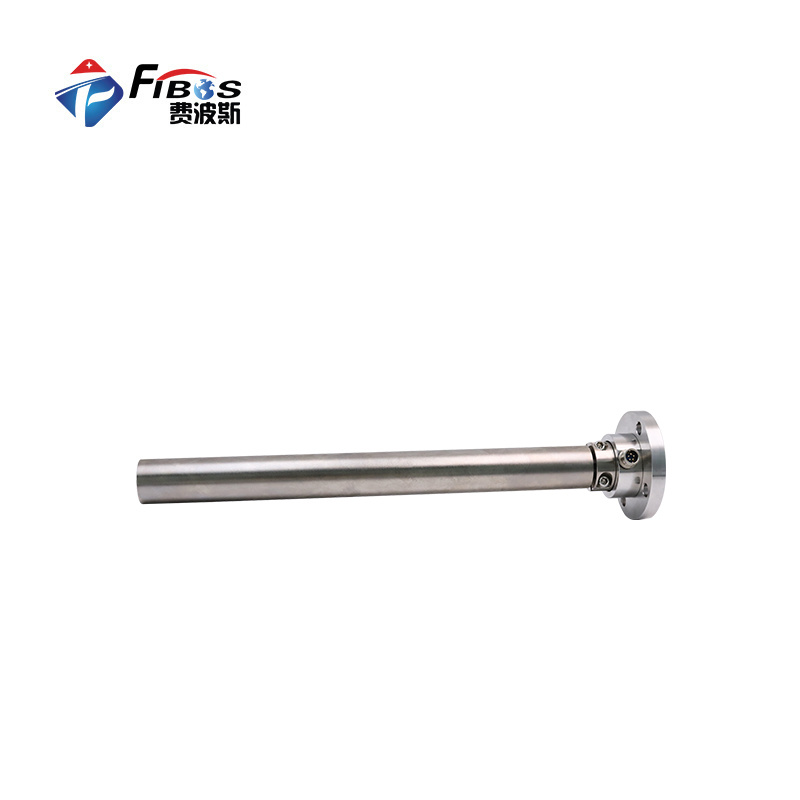

张力传感器
FA9135
张力传感器
本公司自主生产的905系列张力传感器主要针对新能源硅切割机及多种新型绕线机设备。配合张力放大器，将传感器的测量数据转化成模拟量或者串口信号发射给控制端实时监测线缆张力，持续保障设备平稳正常运行。
额定量程5~50kg
输出 / 灵敏度1.1±10%mV/V
材质详见产品资料
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
本公司自主生产的905系列张力传感器主要针对新能源硅切割机及多种新型绕线机设备。配合张力放大器，将传感器的测量数据转化成模拟量或者串口信号发射给控制端实时监测线缆张力，持续保障设备平稳正常运行。

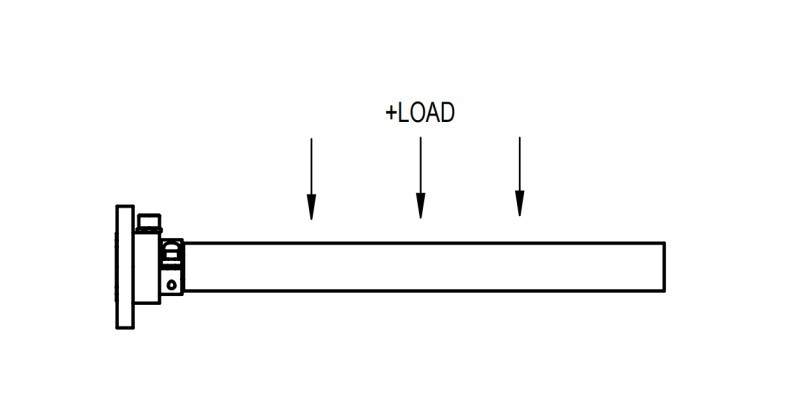

受力方向
接线图
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
PRODUCT DETAILS
补充资料
功能特点
● 能够准确测量材料的张力，提供准确的数据
● 能够快速响应张力的变化，实时监测材料的张力状态。
● 传感器结构设计稳定，能够长时间保持准确的测量结果。
● 采用耐磨材料和耐腐蚀设计，具有较长的使用寿命。
● 可以灵活安装在不同的设备上，适用于各种工艺流程。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | 5~50kg |
| 输出灵敏度 | 1.1±10%mV/V |
| 综合误差 | 0.5%F.S. |
| 零点输出 | ±2%F.S. |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.5%F.S. |
| 滞后 | ≤0.5%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入电阻 | 350±10Ω |
| 参数 | 技术指标 |
| 输出电阻 | 350±5Ω |
| 温度灵敏度漂移 | 0.1%F.S./10℃ |
| 零点温度漂移 | 0.1%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 工作温度范围 | -20~60℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 300%F.S. |
| 电缆线 | Φ5mm×8m |
PRODUCT DETAILS

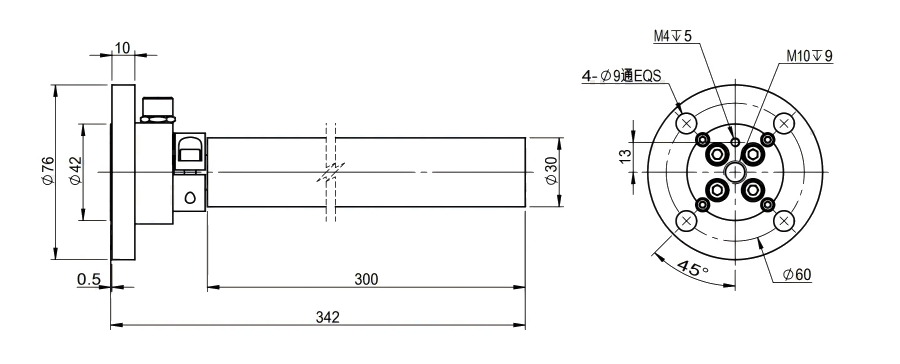

产品尺寸图
安装尺寸
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA9135传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于控制各种卷材的张力，如卷筒纸薄膜、金属箔、无纺布、织造等，主要用于印刷包装、造纸、薄膜、纺织等行业需要控制的滚动边缘场合
