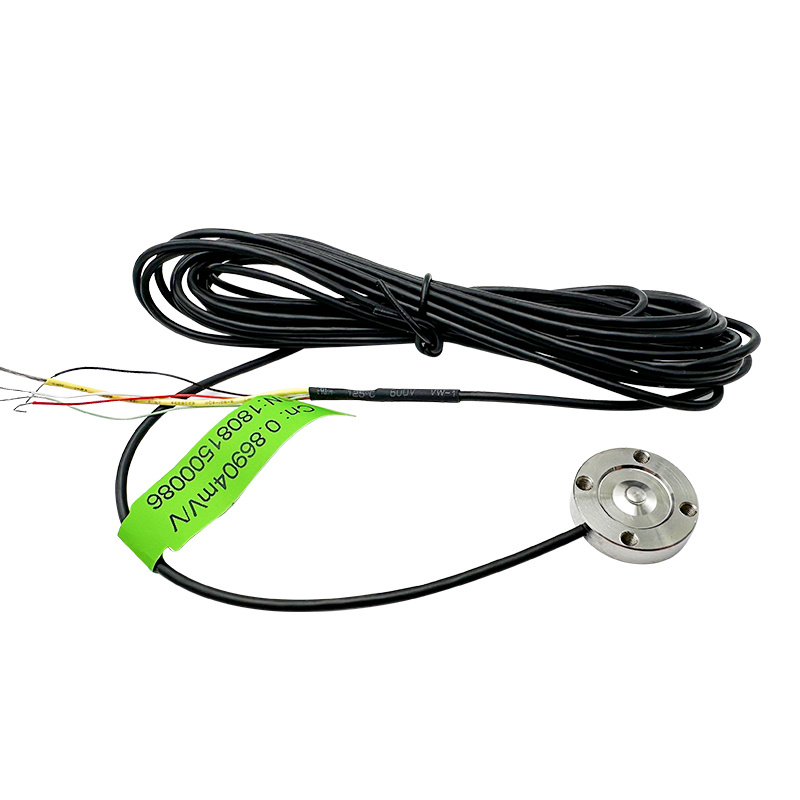

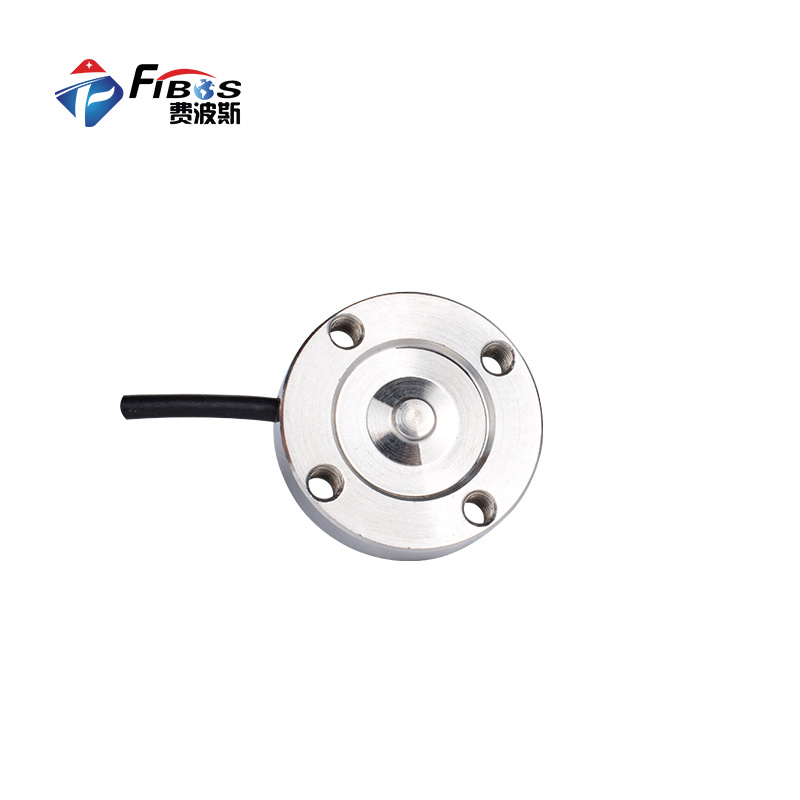

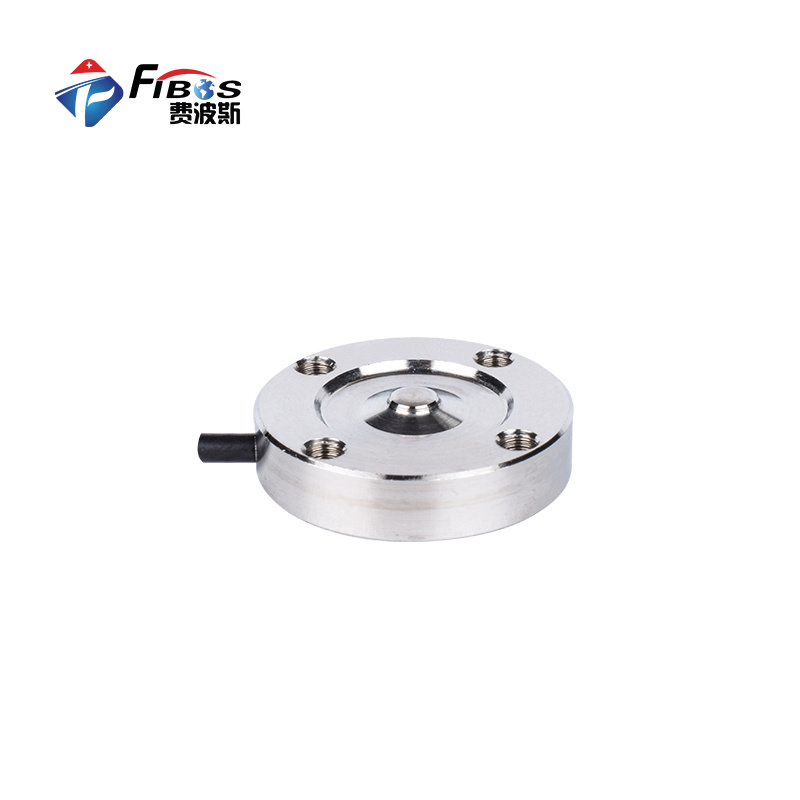

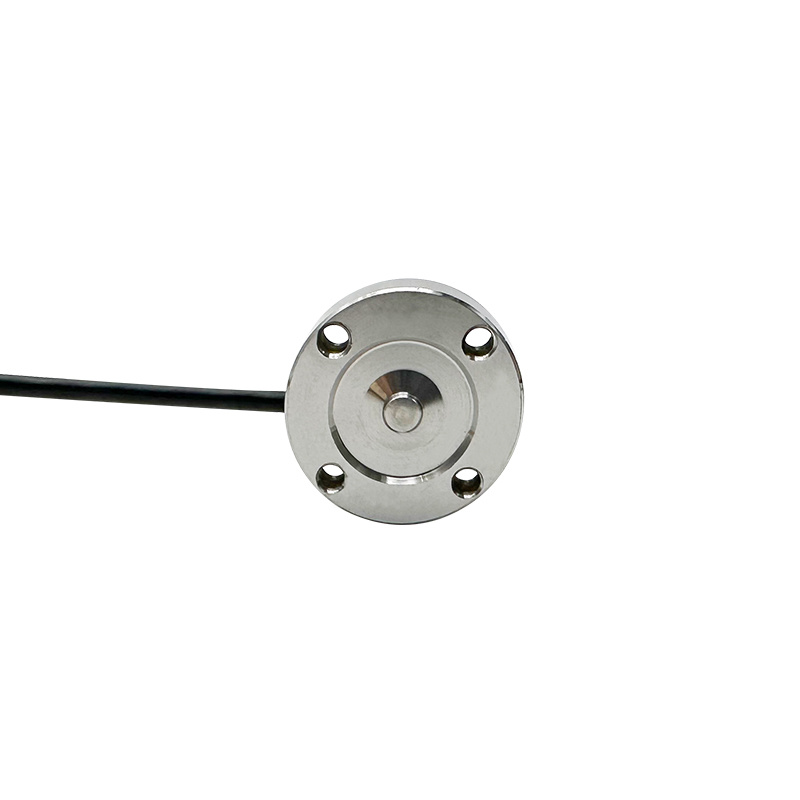

测力传感器

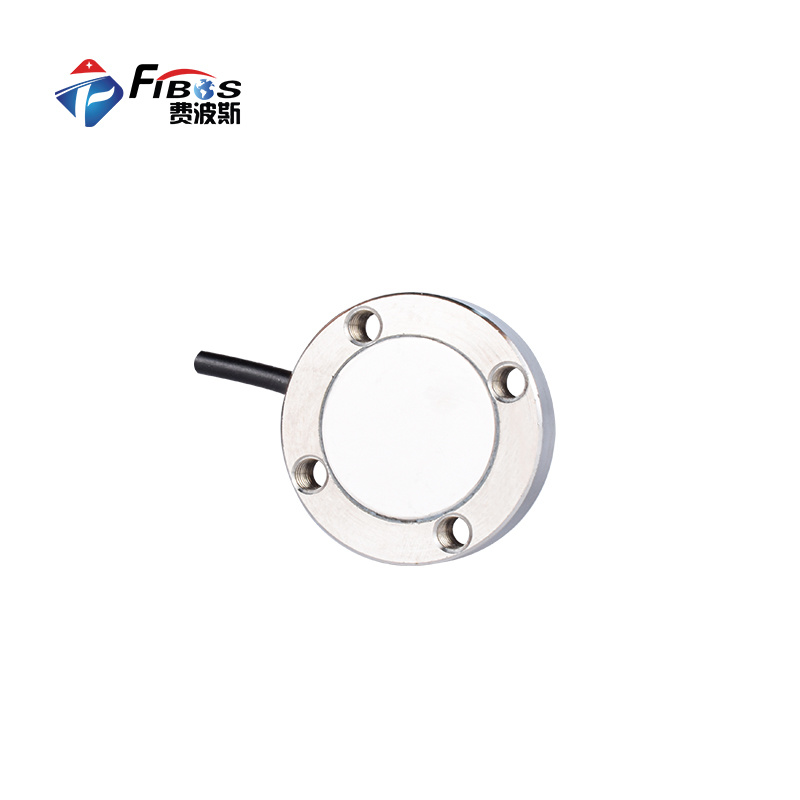

FA107A
微型超薄压向力传感器
超薄型专为压力或在线压缩应用而设计的微型负载按钮，材料由坚固的17-4 PH 不锈钢制成。配有螺纹安装孔，高度仅为5mm，非线性度为0.5%。
额定量程100,200,500,1000N
输出 / 灵敏度1.5±20%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
超薄型专为压力或在线压缩应用而设计的微型负载按钮，材料由坚固的17-4 PH 不锈钢制成。配有螺纹安装孔，高度仅为5mm，非线性度为0.5%。
PRODUCT DETAILS
产品特点

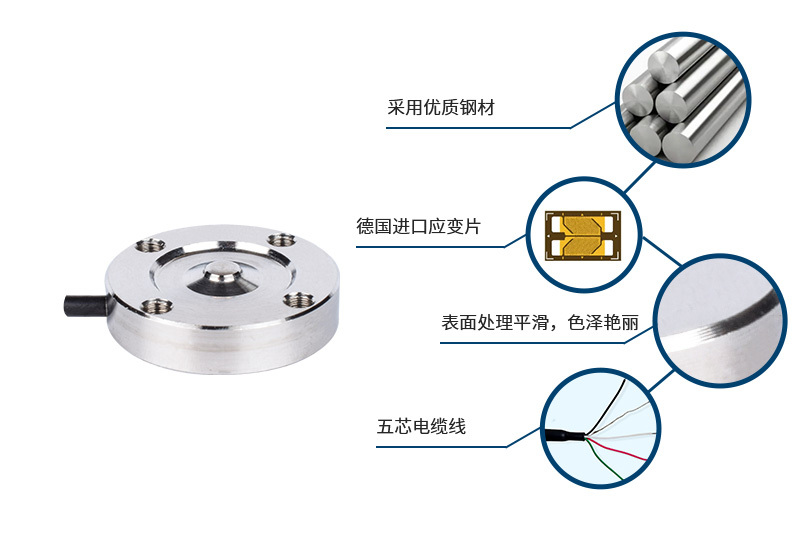

超薄设计、变形量小、外形尺寸小、量程大；
不锈钢材料、高温可定制；
防护等级：IP65 可定制；
精度高，长期稳定性好，可靠性好，耐疲劳，使用频率高，蠕变性能好，温度漂移小，动态响应频率高
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
100,200,500,1000N |
| 输出灵敏度 | 1.5±20%mV/V |
| 零点输出 | ±2%mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.5%F.S. |
| 滞后 | ≤0.2%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入电阻 | 800~1000Ω |
| 输出电阻 | 800~1000Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ2X3m |
| 材料 | 不锈钢 |
PRODUCT DETAILS

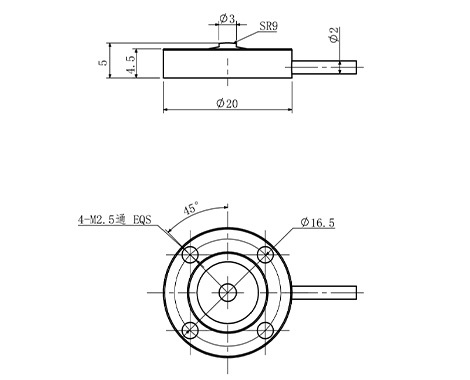

产品尺寸图
安装尺寸

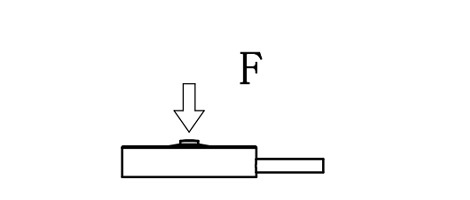

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA107A传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于汽车压装、自动化组装、3C产品测试、新能源产品组装、机器人领域、模具组装及其他工业测试、测量及控制系统
