测力传感器
FA113A

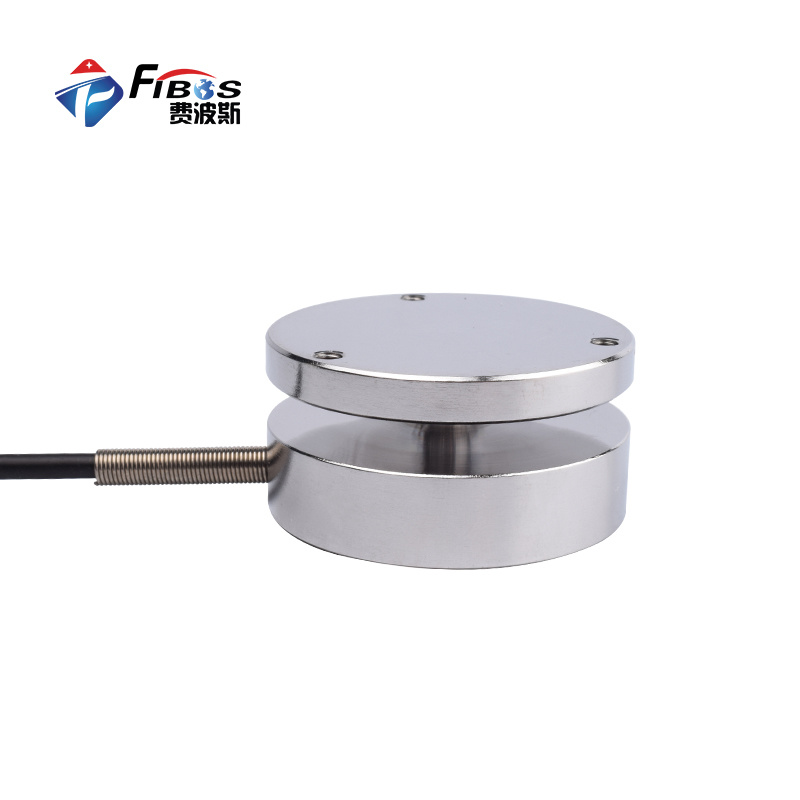

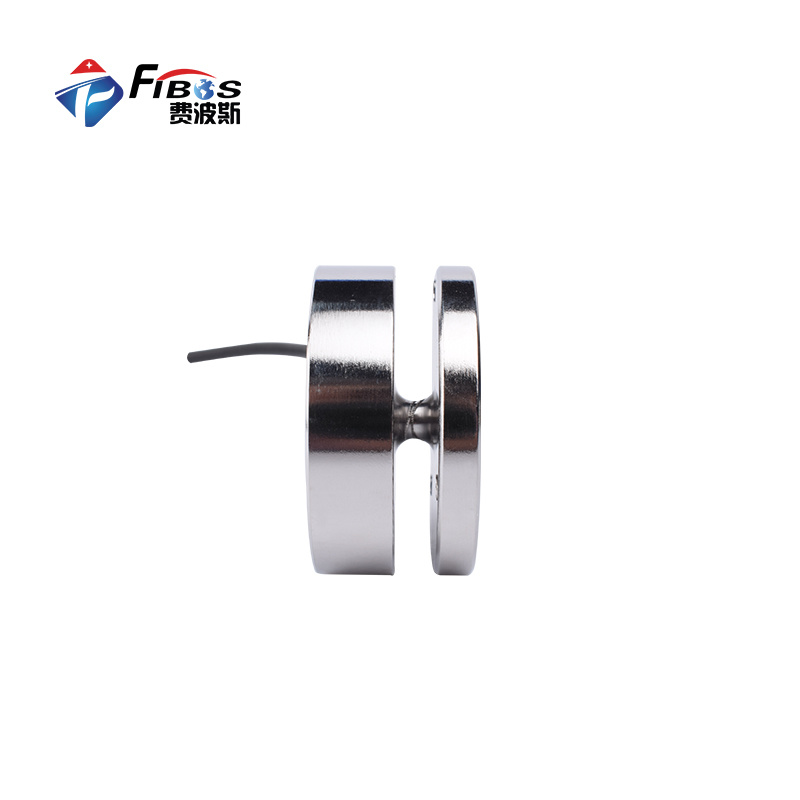

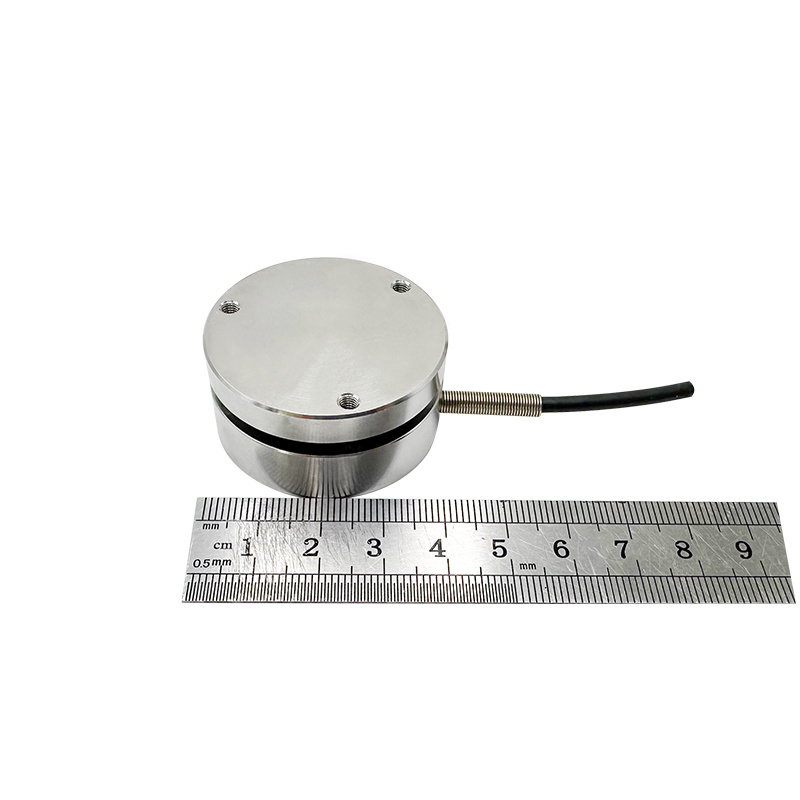

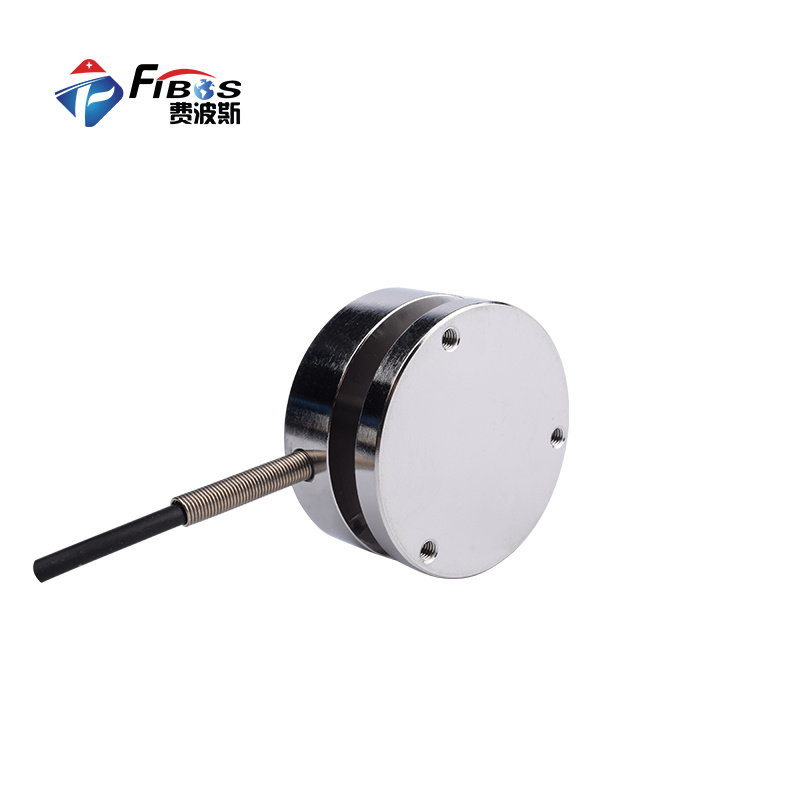

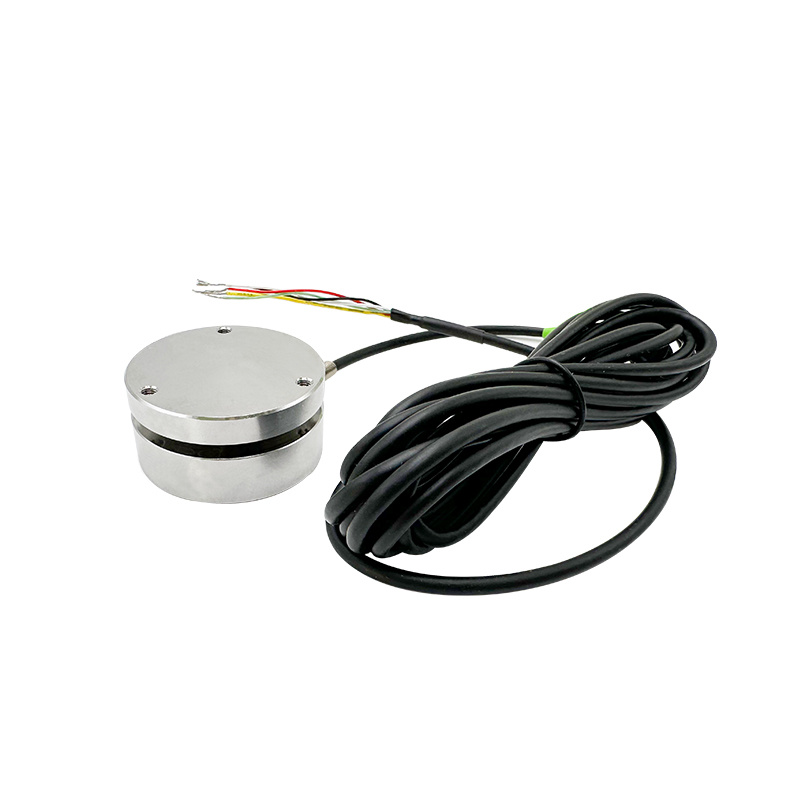

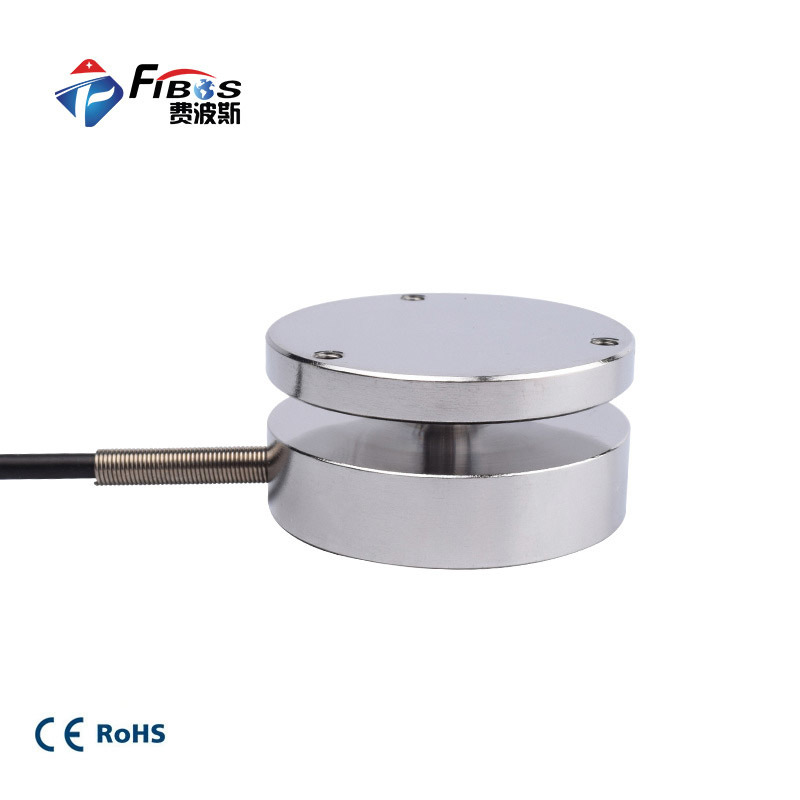

平面式压向测力传感器
FA113A紧凑型，双面法兰连接设计，带有弯矩补偿功能，作用力矩和横向力可在很大程度上得到补偿,测力可满足10-1000kg多种量程范围。
额定量程10,20,50,100,200,500,1000kg
输出 / 灵敏度1.5±10%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA113A紧凑型，双面法兰连接设计，带有弯矩补偿功能，作用力矩和横向力可在很大程度上得到补偿,测力可满足10-1000kg多种量程范围。
PRODUCT DETAILS
产品特点
高度低、变形量小、外形尺寸小、可平面安装；
可定制、防护等级IP67;
精度高，长期稳定性好，可靠性好，耐疲劳，使用频率高，蠕变性能好，温度漂移小，动态响应频率高；
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
10,20,50,100,200,500,1000kg |
| 输出灵敏度 | 1.5±10%mV/V |
| 零点输出 | ±2%mV/V |
| 蠕变 | ≤0.05%F.S. |
| 非线性 | ≤0.2%F.S. |
| 滞后 | ≤0.2%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入电阻 | 780±20Ω |
| 输出电阻 | 700±5Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ3X3m |
| 材料 | 不锈钢 |
PRODUCT DETAILS

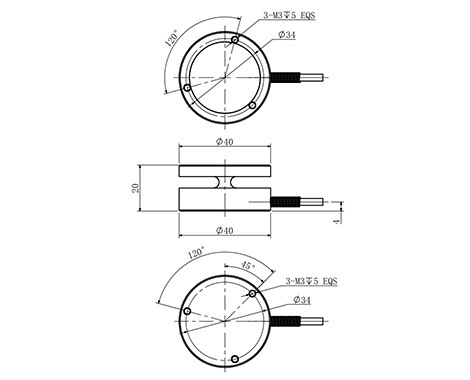

产品尺寸图
安装尺寸

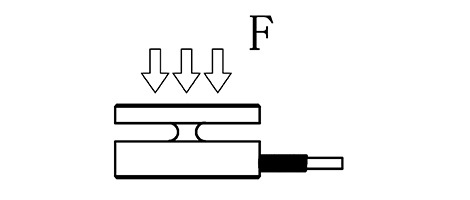

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA113A传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
广泛应用于新能源产品测试，汽车压装测试，3C产品测试；自动化组装等各种自动化行业；机器人测试力等各行业需要高精度称重测试力大小的测试传感器工业系统中力的测量和天平秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统。
