测力传感器
FA120A

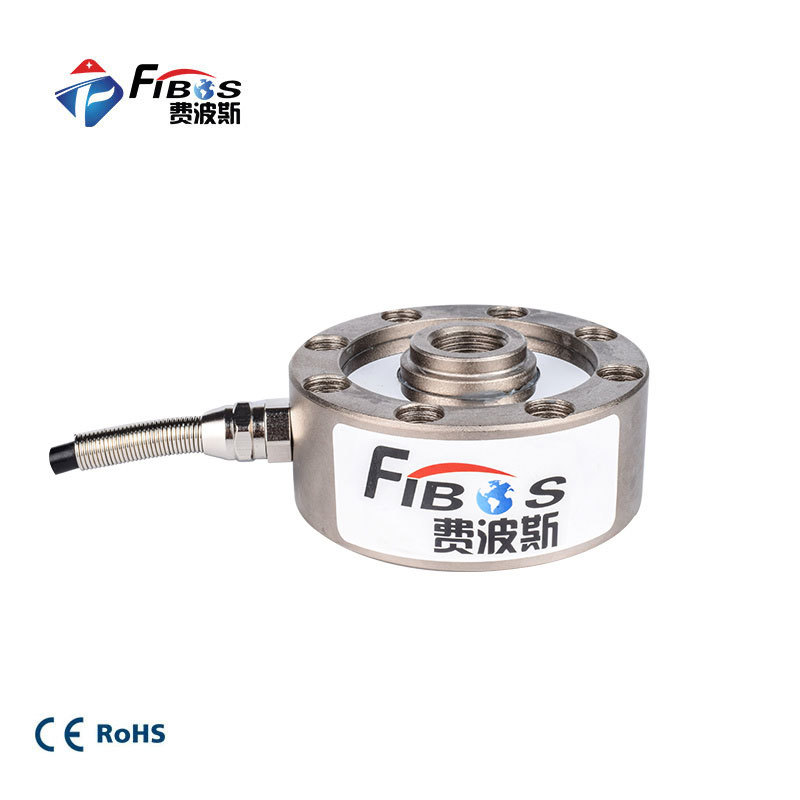

轮辐式称重测力传感器

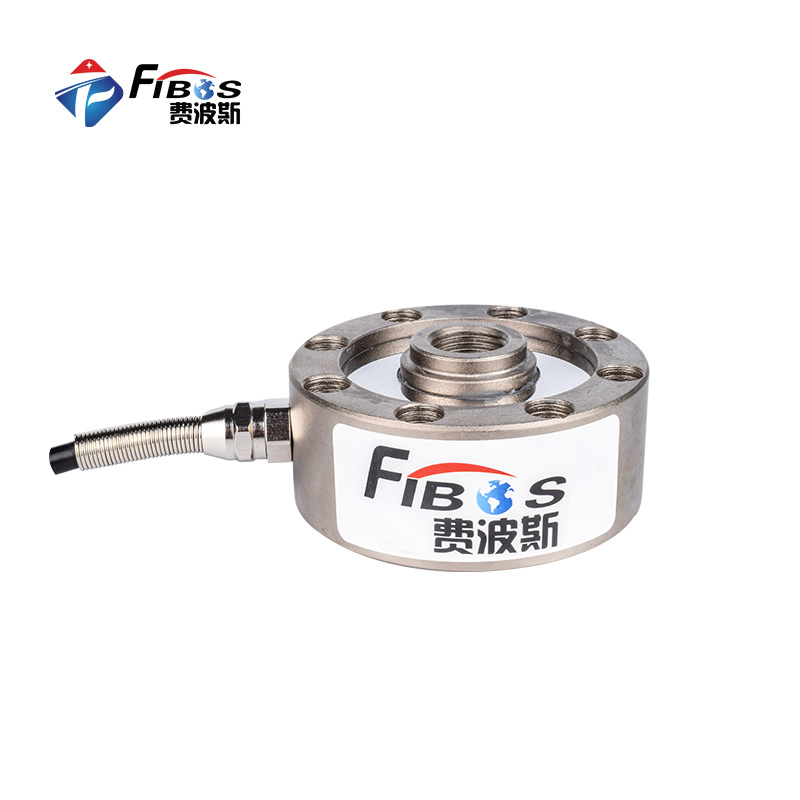

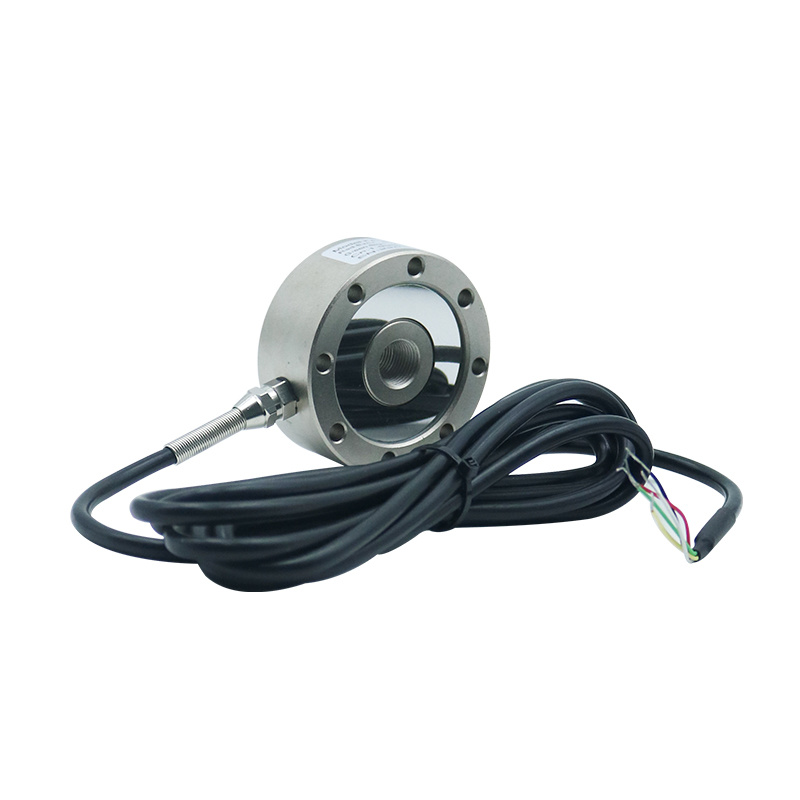

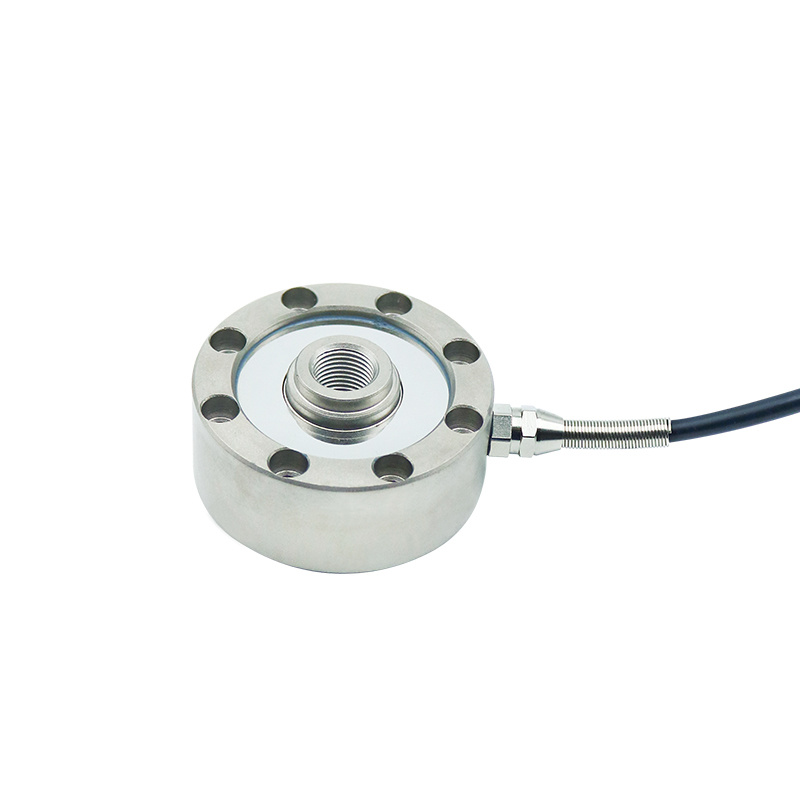

FA120A轮辐式称重测力传感器采用优质合金钢或不锈钢弹性体，低截面圆形设计。形状像有辐条的车轮。
额定量程5,100,200,500kg,1t
输出 / 灵敏度2±10%mV/V
材质>50kg=合金钢 50kg=铝合金
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA120A轮辐式称重测力传感器采用优质合金钢或不锈钢弹性体，低截面圆形设计。形状像有辐条的车轮。
PRODUCT DETAILS
产品特点
轮辐式传感器；
合金钢 / 不锈钢材料；
用于试验机、汽车衡、料斗秤、各种工业称重系统；
可定制其他量程。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
5,100,200,500kg,1t |
| 输出灵敏度 | 2±10%mV/V |
| 零点输出 | ±1%F.S |
| 蠕变 | ≤0.03%F.S. |
| 非线性 | ≤0.05%F.S. |
| 滞后 | ≤0.05%F.S. |
| 重复性 | ≤0.03%F.S. |
| 输入电阻 | 780±20Ω |
| 输出电阻 | 700±10Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 10V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -20~70℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ6X5000mm |
| 材料 |
>50kg=合金钢 50kg=铝合金 |
PRODUCT DETAILS

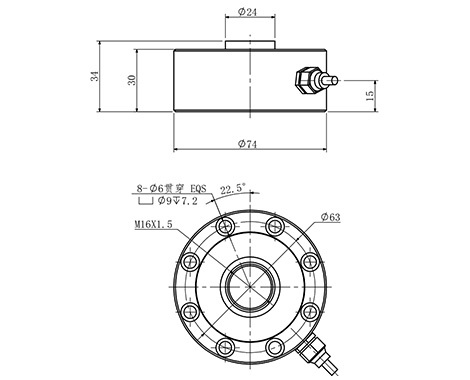

产品尺寸图
安装尺寸

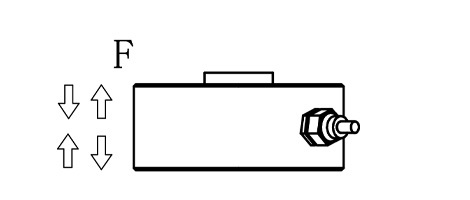

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA120A传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于测量压力，也可用于测量拉力，称重。广泛应用在皮带秤、料斗秤、仓储秤、料罐、材料力学试验机、劳保安全检测设备等设备上。
