拉压力传感器
FA302
小型拉压力传感器

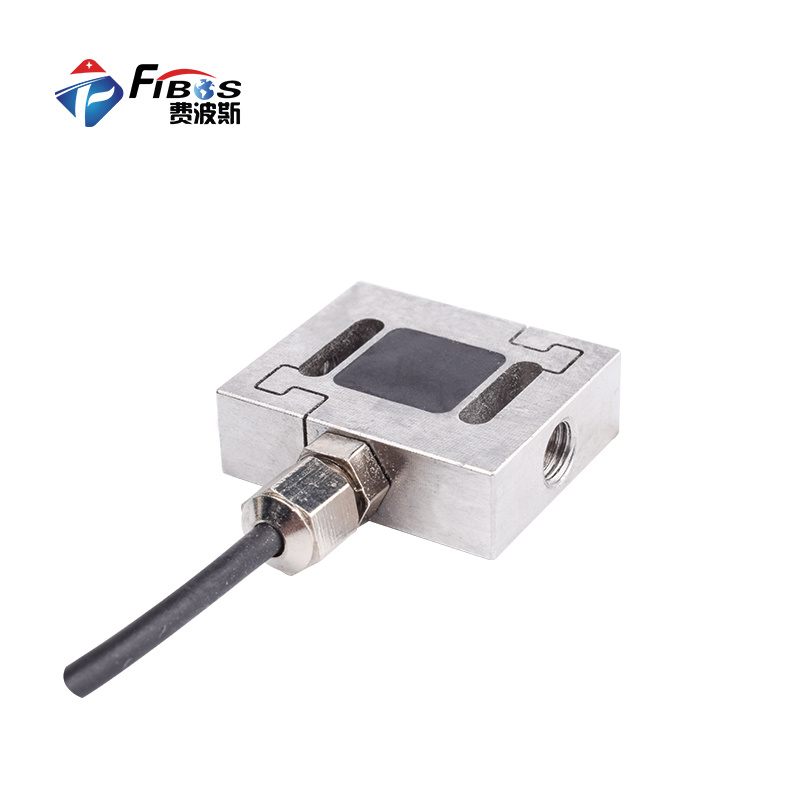

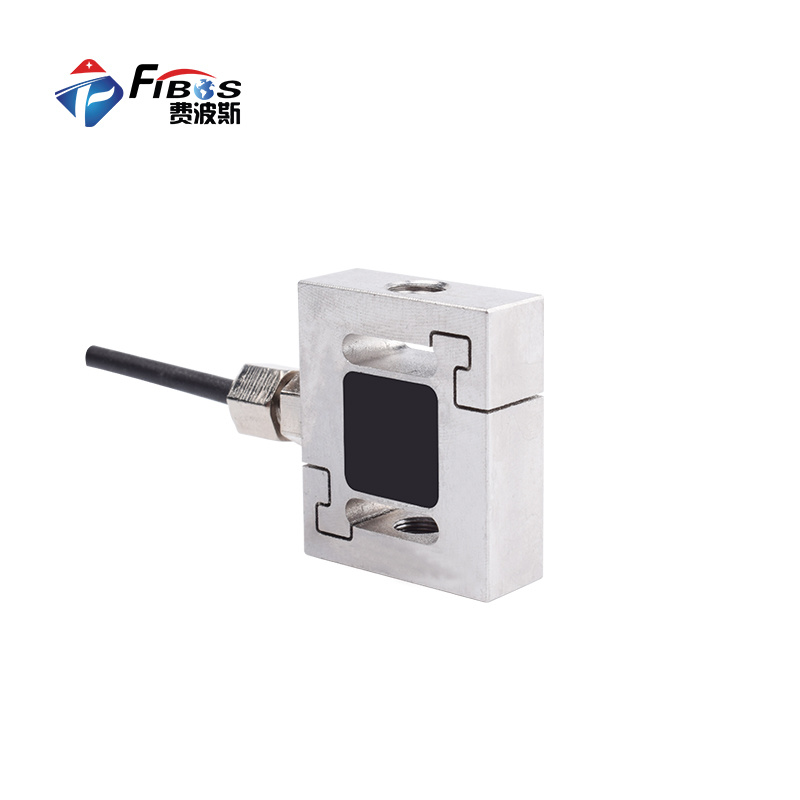

FA302微型不锈钢S型传感器采用S型梁结构，中心区域受力，可进行拉压双向测力使用。两端设有螺纹预留孔，安装简便，可满足5-200N范围的力测量。
额定量程10,20,50,100,200,500, 1000N
输出 / 灵敏度2.0±10%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA302微型不锈钢S型传感器采用S型梁结构，中心区域受力，可进行拉压双向测力使用。两端设有螺纹预留孔，安装简便，可满足5-200N范围的力测量。
PRODUCT DETAILS
产品特点

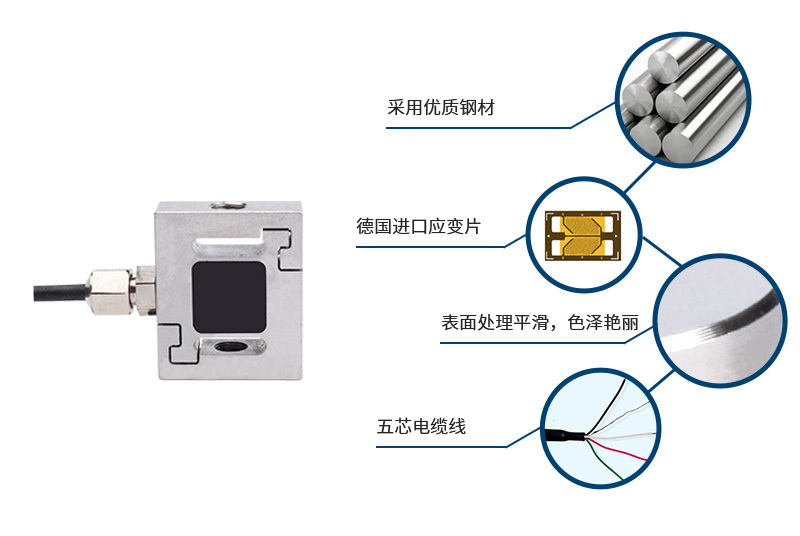

FA302S型拉压力传感器采用不锈钢制作，防水、防油、耐腐蚀。胶密封防护处理，具有良好的对称性，工业级高精度，体积小巧，安装容易，使用方便。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
10,20,50,100,200,500, 1000N |
| 输出灵敏度 | 2.0±10%mV/V |
| 零点输出 | ±0.02mV/V |
| 蠕变 | ≤0.05%F.S. |
| 非线性 | ≤0.05%F.S. |
| 滞后 | ≤0.05%F.S. |
| 重复性 | ≤0.05%F.S. |
| 输入电阻 | 650/350±5Ω |
| 输出电阻 | 650/350±5Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ2X3000mm |
| 产品重量 | 0.1kg |
| 材料 | 不锈钢 |
PRODUCT DETAILS

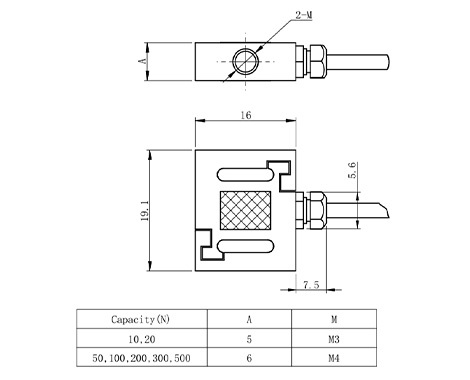

产品尺寸图
安装尺寸

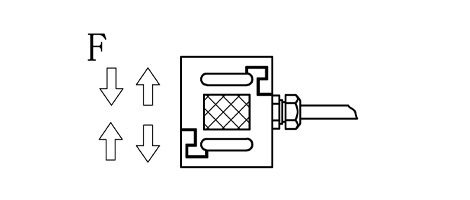

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA302传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于抛光打磨制造工艺、3C产品测试、新能源产品组装、机器人领域及其他小空间力测试及控制系统。
