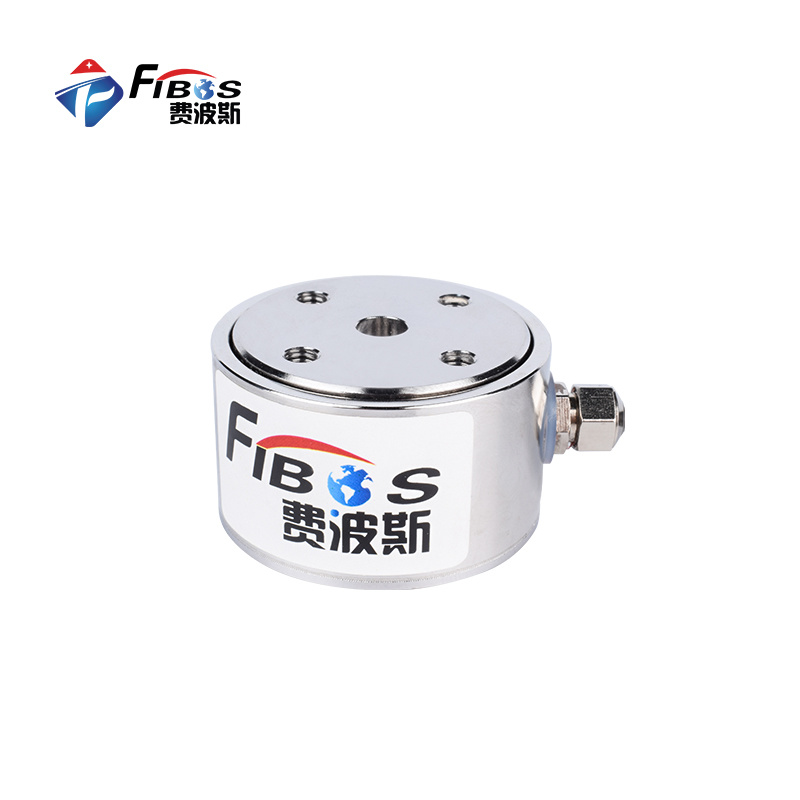

拉压力传感器
FA406
柱式拉压测力传感器
FA406微型柱式平面拉压测力传感器采用17-4PH不锈钢，经久耐用，平面结构，中心均匀受力，全密封性，稳定性好，采样频率高。测量范围从1公斤到1吨不等量程。
额定量程0.1,0.2,0.5,1,2,5,10, 20kN
输出 / 灵敏度2.0±10%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA406微型柱式平面拉压测力传感器采用17-4PH不锈钢，经久耐用，平面结构，中心均匀受力，全密封性，稳定性好，采样频率高。测量范围从1公斤到1吨不等量程。
PRODUCT DETAILS

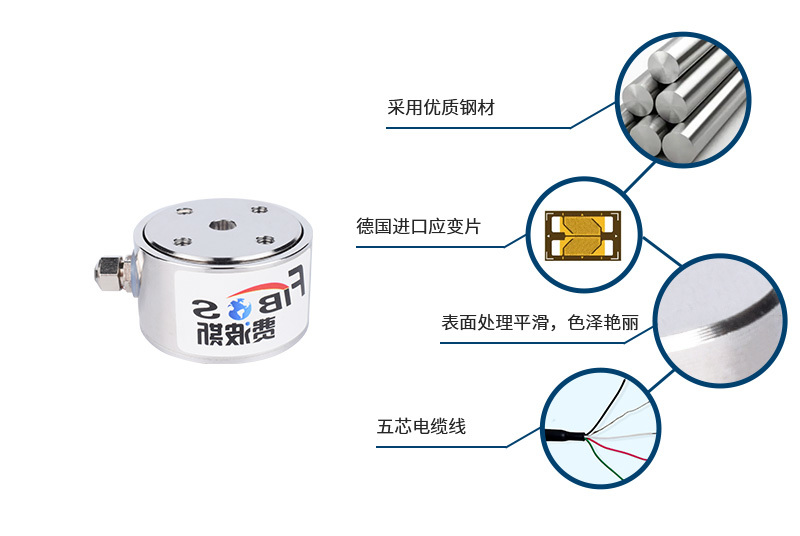

产品特点
FA406柱式拉压力传感器采用平面加载方式，高度低，变形量小、安装方便。可进行拉压双向测力，防过载保护，动态响应频率高。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
0.1,0.2,0.5,1,2,5,10, 20kN |
| 输出灵敏度 | 2.0±10%mV/V |
| 零点输出 | ±0.05%mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.1%F.S. |
| 滞后 | ≤0.1%F.S. |
| 重复性 | ≤0.05%F.S. |
| 输入电阻 | 385±10Ω |
| 输出电阻 | 350±5Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~15V |
| 激励电压上限 | 20V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ3X3000mm |
| 产品重量 | 0.3kg |
| 材料 | 不锈钢 |
PRODUCT DETAILS

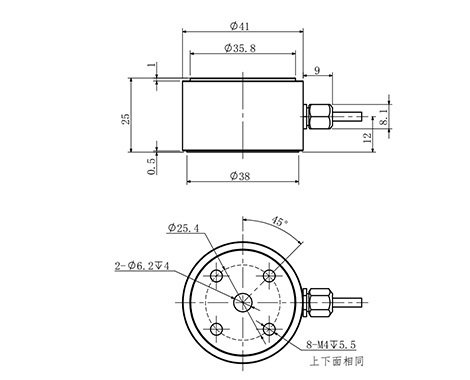

产品尺寸图
安装尺寸

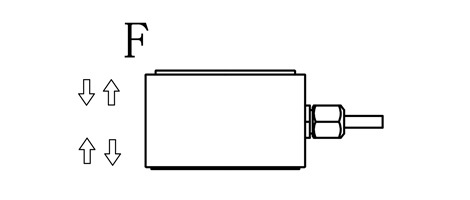

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA406传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于新能源产品组装、机器人、模具组装；汽车压装、自动化组装、3C产品测试；冲压力、注塑和模具行业、机器人抓取、压入、拉压力的检测与控制、汽车装配力值检测等。
