称重传感器
FA501
单点式称重传感器
FA501称重传感器采用高精度电阻应变式原理，可满足0-5kg范围内的重量测量。可选铝合金或不锈钢材质。对加载点变化不敏感、抗偏载性能好、固有线性好、安装方便、称重传感器固定不旋转.
额定量程0.3,0.5,1,1.5,2,3,4,5kg
输出 / 灵敏度1.0±10%mV/V(0.3,0.5kg) 2.0±10%mV/V(1~5kg)
材质铝合金
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA501称重传感器采用高精度电阻应变式原理，可满足0-5kg范围内的重量测量。可选铝合金或不锈钢材质。对加载点变化不敏感、抗偏载性能好、固有线性好、安装方便、称重传感器固定不旋转.
PRODUCT DETAILS

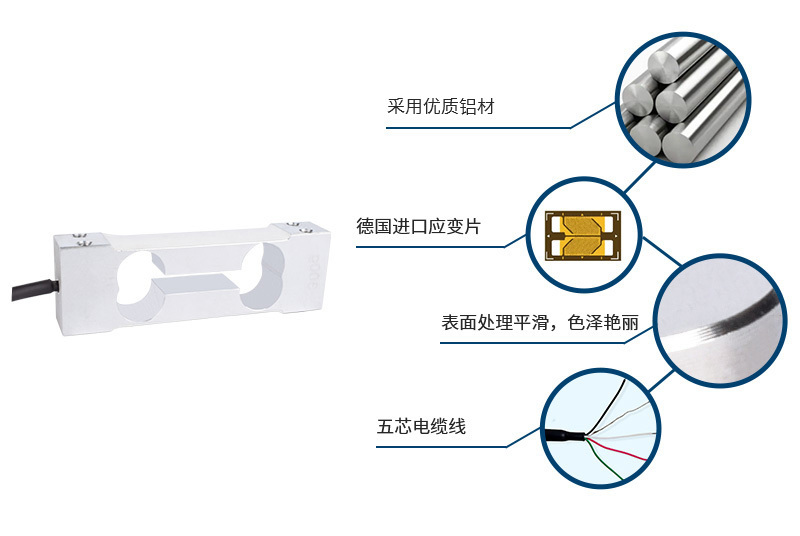

产品特点
铝合金材料;
● 精度高、抗偏载能力强;
● 容易安装、IP65;
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
0.3,0.5,1,1.5,2,3,4,5kg |
| 输出灵敏度 |
1.0±10%mV/V(0.3,0.5kg) 2.0±10%mV/V(1~5kg) |
| 零点输出 | ±0.02%mV/V |
| 蠕变 | ≤0.0166%F.S. |
| 非线性 | ≤0.015%F.S. |
| 滞后 | ≤0.015%F.S. |
| 重复性 | ≤0.015%F.S. |
| 输入电阻 | 380±40Ω |
| 输出电阻 | 380±40Ω |
| 温度灵敏度漂移 | 0.017%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.02%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~15V |
| 激励电压上限 | 20V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -25~70℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ4X3000mm |
| 产品重量 | 0.1kg |
| 材料 | 铝合金 |
PRODUCT DETAILS

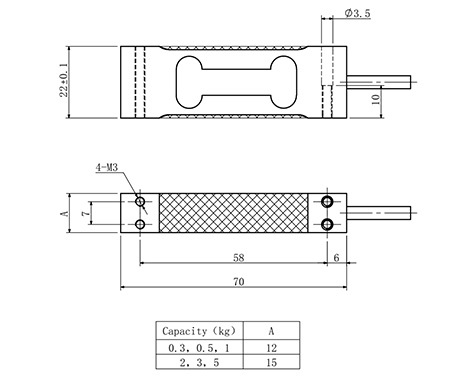

产品尺寸图
安装尺寸

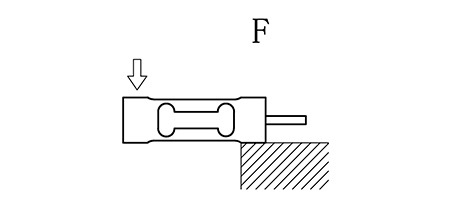

受力方式

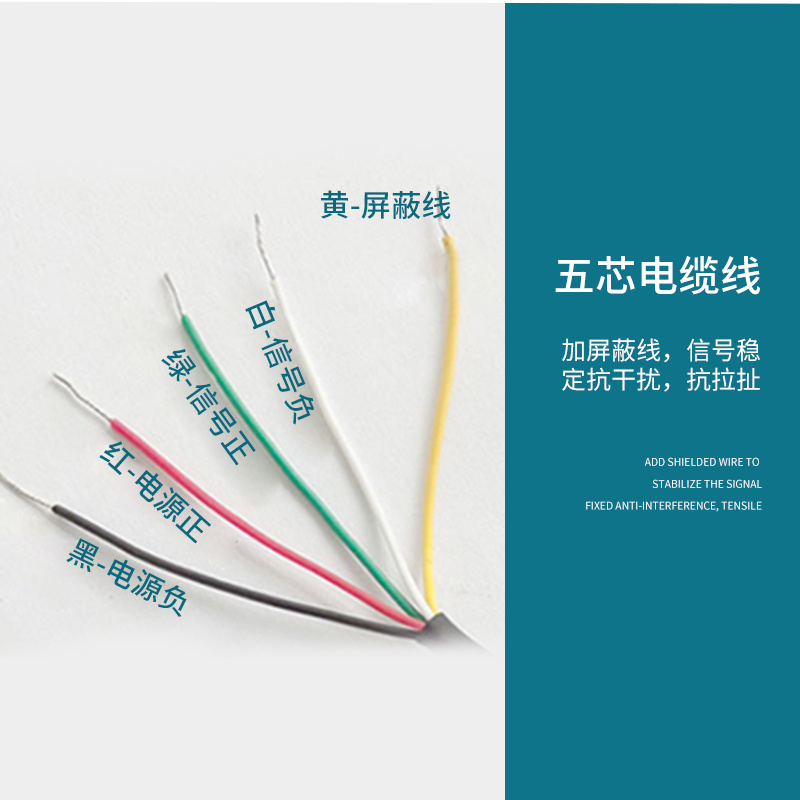

WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义

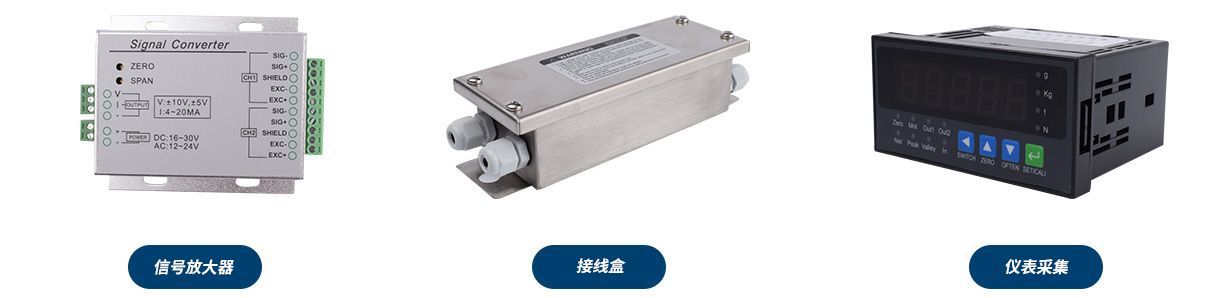

SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA501传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
称重传感器主要应用于各种电子秤、工业控制领域、在线控制、超载报警安装、材料试验机等领域，如电子汽车衡、电子台秤、电子叉车、动态轴重秤、电子吊秤、电子计价秤、电子轨道秤、钢漏斗秤、配料秤、灌装范围等
