扭矩传感器

FA604

动态扭矩传感器

FA604动态扭矩传感器能够测得该弹性轴受扭的电信号，是采用应变电测技术，在弹性轴上组成应变桥，从而向应变桥提供电源。将信号放大后，经过压频转化，变成与应变成正比的频率信号。

额定量程10,20,30,50,100,200,300 ,500,1000,2000N .m

输出 / 灵敏度1.0~1.5mV/V

材质详见产品资料

量程、精度、尺寸等参数可根据需求咨询定制。

查看 2026 样册对应页

PRODUCT DETAILS

产品概述

PRODUCT DETAILS

产品特点

既可以测量静止扭矩，也可以测量旋转转矩;
既可以测量静态扭矩，也可以测量动态扭矩；
检测精度高，稳定性好；抗干扰性强;
体积小，重量轻，多种安装结构，易于安装使用；
不需反复调零即可连续测量正反转扭矩;
没有导电环等磨损件，可以高转速长时间运行；
传感器输出高电平频率信号可直接送计算机处理；
测量弹性体强度大可承受100%的过载

SPECIFICATIONS

技术参数

左右滑动表格，查看完整参数

参数	技术指标
额定量程	10,20,30,50,100,200,300 ,500,1000,2000N .m
输出灵敏度	1.0~1.5mV/V
零点输出	±0.01mV/V
蠕变	≤0.1%F.S.
非线性	≤0.2%F.S.
滞后	≤0.2%F.S.
重复性	≤0.1%F.S.
输入电阻	350/700plusmn;10Ω
输出电阻	350/700plusmn;10Ω
温度灵敏度漂移	0.02%F.S./10℃

参数	技术指标
零点温度漂移	0.02%F.S./10℃
绝缘电阻	≥2000MΩ/100V(直流)
激励电压	12V
激励电压上限	15V
温度补偿范围	-10~60℃
工作温度范围	-20~60℃
安全过载	120%F.S.
极限过载	150%F.S.
电缆线尺寸	3m
防护等级	IP66

PRODUCT DETAILS

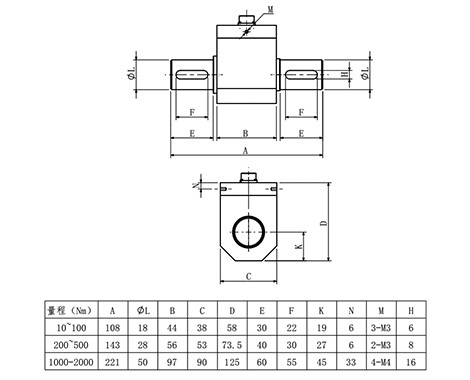

产品尺寸图

安装尺寸

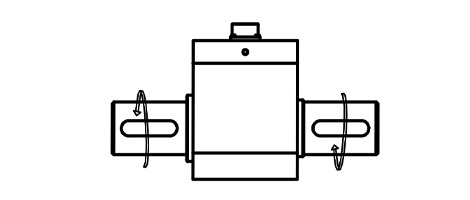

受力方式

WIRING DEFINITION

接线定义

点击接线图可放大查看 · 左右滑动查看完整定义

SYSTEM CONFIGURATION

典型系统配置

传感器信号调理 · 两条路线输出选项 · 三类可选

FA604传感器信号输入

任一路线均可选择以下三类输出

模拟量输出

ANALOG

0–5 VDC
0–10 VDC
±5 VDC
±10 VDC
4–20 mA
0–20 mA

串行通讯

SERIAL

RS-232
RS-422
RS-485
Modbus RTU
20 mA 串行回路

总线 · 以太网 · 无线

NETWORK

Profibus DP
DeviceNet
CANopen
ControlNet
以太网
无线

两条调理路线，均可适配三类输出选项。

按应用需求选配对应型号或通讯模块；具体接口以选配设备规格为准。

PRODUCT DETAILS

产品应用

动态扭矩传感器一般用来测试扭矩剧烈变动的场合，需要实施扑捉扭矩或扭矩峰值，如拧紧机、电动扳手、电机输出扭矩、发动机输出扭矩、钻杆扭矩。个别场合因为测试的对象是旋转的，为方便测试，动态扭矩传感器也能旋转。还可用于污水处理系统中的扭矩及功率的检测，风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；实验室，测试部门以及生产监控和质量控制；过程工业和流程工业中。
