多维力传感器
FA742
三维力传感器
三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。
额定量程X/Y/Z:10,20,30,50kg
输出 / 灵敏度1.0±10%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。
PRODUCT DETAILS

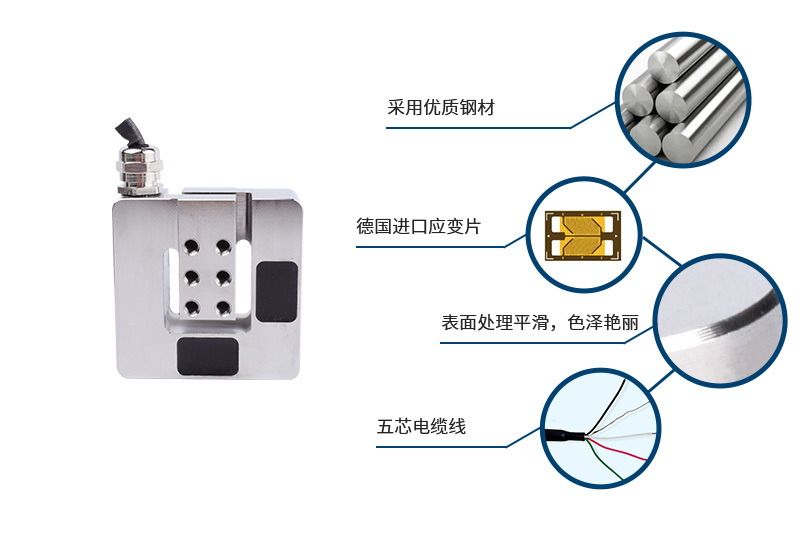

产品特点
三维力传感器,高速采样,高速动态响应,抗干扰,长期性能稳定,反应灵敏；
且体积小，重量轻，能测量空间加速度，能充分准确地反映物体的运动性质。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | X/Y/Z:10,20,30,50kg |
| 输出灵敏度 | 1.0±10%mV/V |
| 零点输出 | ±2%mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.1%F.S. |
| 滞后 | ≤0.2%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入电阻 | 350±5Ω |
| 输出电阻 | 350±5Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ3X3m |
| 材料 | 不锈钢 |
PRODUCT DETAILS

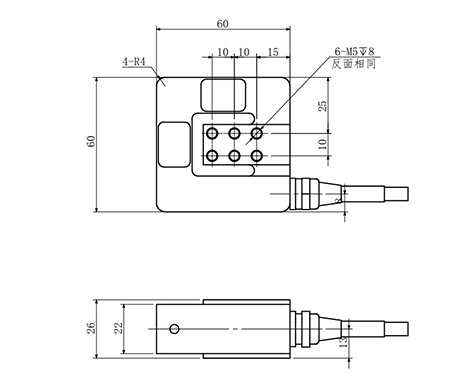

产品尺寸图
安装尺寸

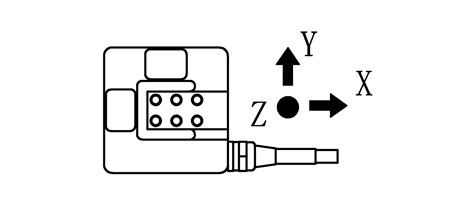

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA742传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
多维力传感器是一种能够同时测量两个方向以上力及力矩分量的力传感器，其广泛应用于机器人手指、手爪研究，机器人外科手术研究，指力研究，牙齿研究，力反馈，刹车检测，精密装配、切削，复原研究，整形外科研究，产品测试，触觉反馈，示教学习。行业覆盖了机器人、汽车制造、自动化流水线装配、生物力学、航空航天、轻纺工业等领域。
