称重传感器
FA305

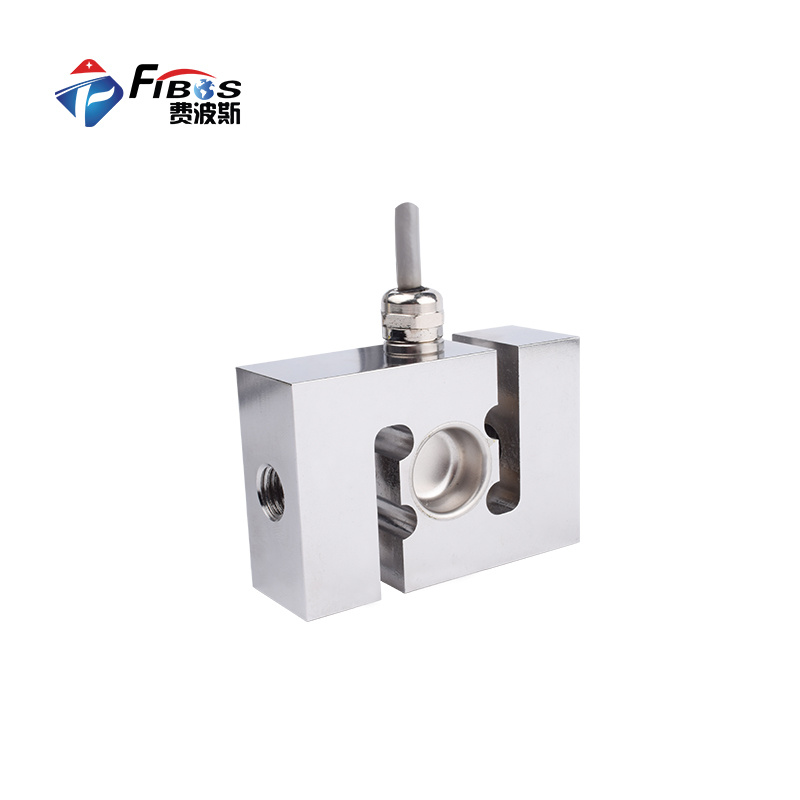

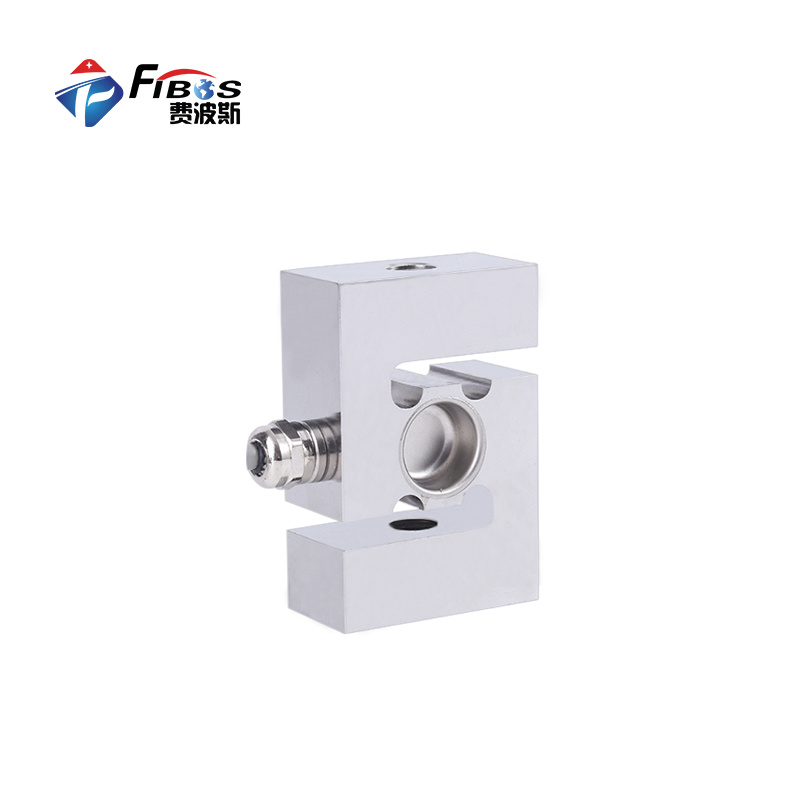

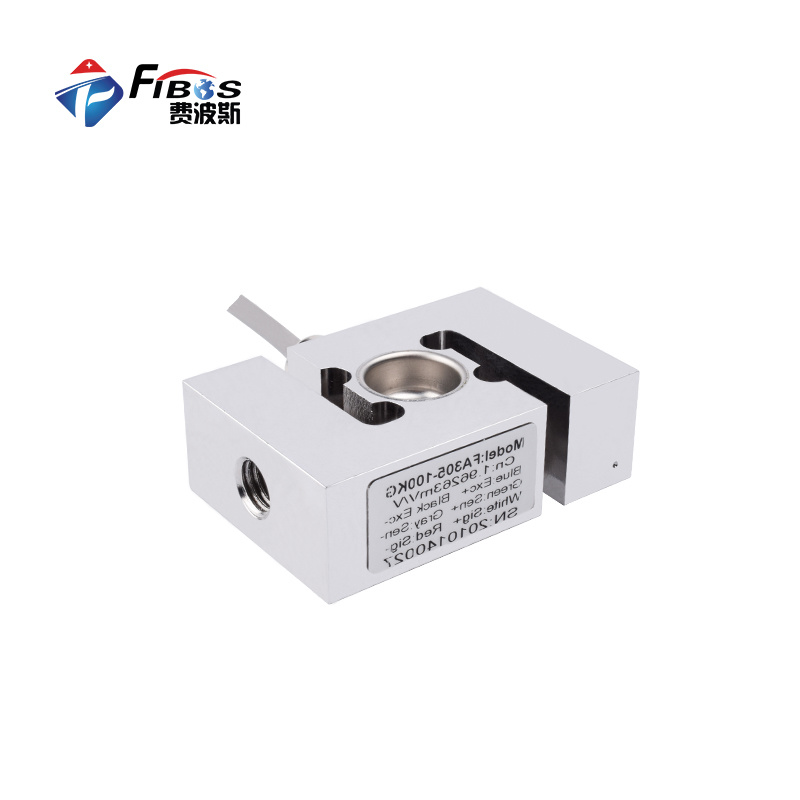

S型拉压力传感器
FA305-S型拉力传感器采用了S型梁结构，将电阻应变片贴在合金钢/不锈钢弹性体上，可提供从50公斤到5吨不等量程，规格齐全。
额定量程50,100,200,500,1000, 2000，3000,5000kg
输出 / 灵敏度2.0±0.25%mV/V
材质不锈钢/合金钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
FA305-S型拉力传感器采用了S型梁结构，将电阻应变片贴在合金钢/不锈钢弹性体上，可提供从50公斤到5吨不等量程，规格齐全。
PRODUCT DETAILS

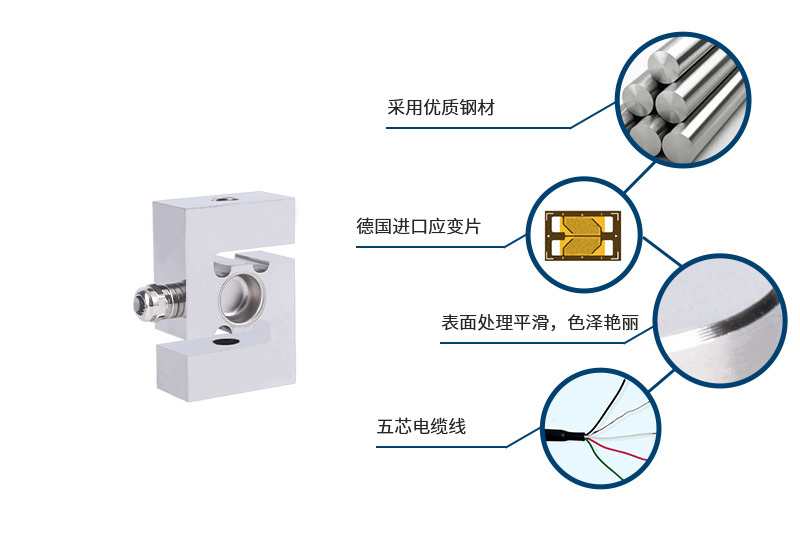

产品特点
FA305-S型拉压力传感器采用不锈钢制作，防水、防油、耐腐蚀。胶密封防护处理，具有良好的对称性，工业级高精度，结构紧凑，安装容易，使用方便。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 |
50,100,200,500,1000, 2000，3000,5000kg |
| 输出灵敏度 | 2.0±0.25%mV/V |
| 零点输出 | ±0.01mV/V |
| 非线性 | ≤0.018%F.S. |
| 滞后 | ≤0.018%F.S. |
| 重复性 | ≤0.024%F.S. |
| 输入电阻 | 385±10Ω |
| 输出电阻 | 350±5Ω |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~15V |
| 参数 | 技术指标 |
| 激励电压上限 | 20V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -30~70℃ |
| 温度灵敏度漂移 | 0.014%F.S./10℃ |
| 零点温度漂移 | 0.017%F.S./10℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 300%F.S. |
| 电缆线尺寸 | φ5.4X3000mm |
| 产品重量 | - |
| 材料 | 不锈钢/合金钢 |
PRODUCT DETAILS

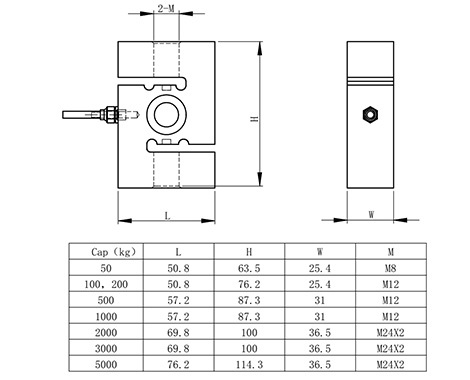

产品尺寸图
安装尺寸

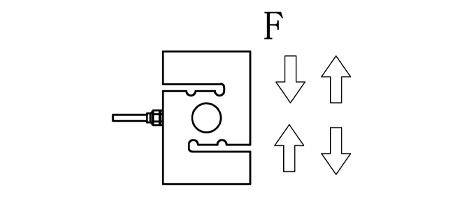

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION
典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA305传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
适用于皮带秤、料斗秤、机电结合秤、通用材料试验机吊钩秤、叉车秤、料罐秤、定量给料机等拉压力测试自动化设备领域测力更精准。
