多维力传感器
FA735
三维力传感器
三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。
额定量程X/Y:6t Z:30t
输出 / 灵敏度1.0±20%mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
PRODUCT DETAILS
产品概述
三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。
受力方向
PRODUCT DETAILS
功能特点
● 三维力传感器，高速采样，高速动态响应，抗干扰，长期性能稳定，反应灵敏；
● 体积小，重量轻，能测量空间加速度，能充分准确地反映物体的运动性质。
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | X/Y:6t Z:30t |
| 输出灵敏度 | 1.0±20%mV/V |
| 零点输出 | ±1%mV/V |
| 蠕变 | ≤0.1%F.S. |
| 非线性 | ≤0.3%F.S. |
| 滞后 | ≤0.3%F.S. |
| 重复性 | ≤0.1%F.S. |
| 输入电阻 | 350±10Ω |
| 输出电阻 | 350±5Ω |
| 温度灵敏度漂移 | 0.05%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.05%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 10V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~60℃ |
| 工作温度范围 | -20~80℃ |
| 安全过载 | 120%F.S. |
| 极限过载 | 150%F.S. |
| 电缆线尺寸 | 航插10m |
| 材料 | 不锈钢 |

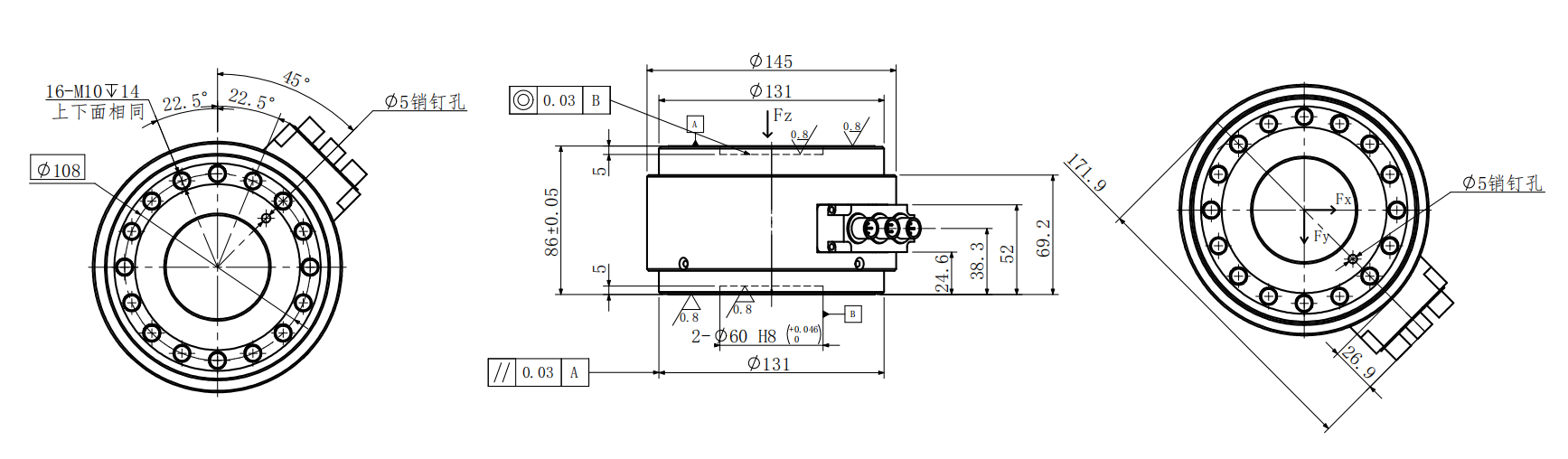

安装尺寸
