称重传感器
FA544

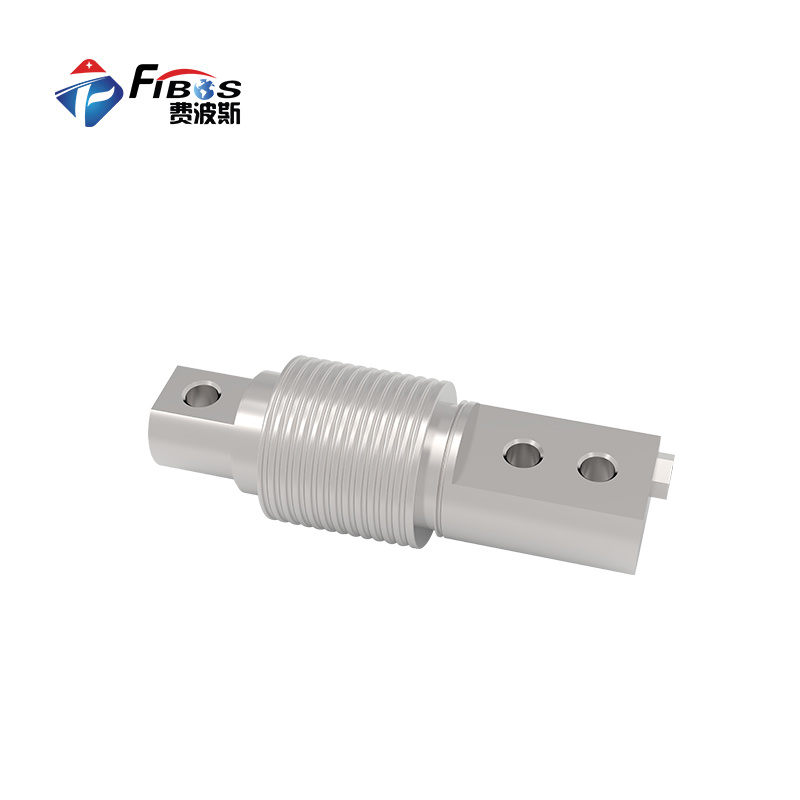

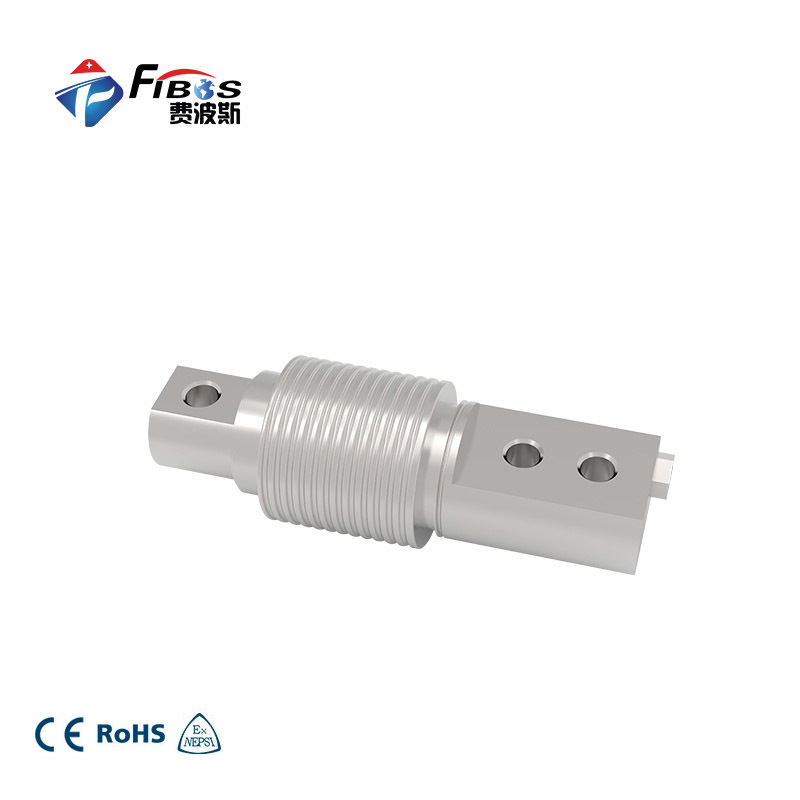

悬臂式波纹管称重传感器
波纹管式称重传感器即弯曲梁结构传感器，采用金属波纹管焊接密封形式，内部充入惰性气体，保持较好的灵敏度。可承受拉、压两种受力形式。抗偏载、抗疲劳能力强。对恶劣的工况环境可采用不锈钢波纹管焊接密封。
额定量程5,10,20,50,100,200,500kg
输出 / 灵敏度2.0±0.02mV/V
材质不锈钢
量程、精度、尺寸等参数可根据需求咨询定制。
查看 2026 样册对应页PRODUCT DETAILS
产品概述
波纹管式称重传感器即弯曲梁结构传感器，采用金属波纹管焊接密封形式，内部充入惰性气体，保持较好的灵敏度。可承受拉、压两种受力形式。抗偏载、抗疲劳能力强。对恶劣的工况环境可采用不锈钢波纹管焊接密封。
PRODUCT DETAILS

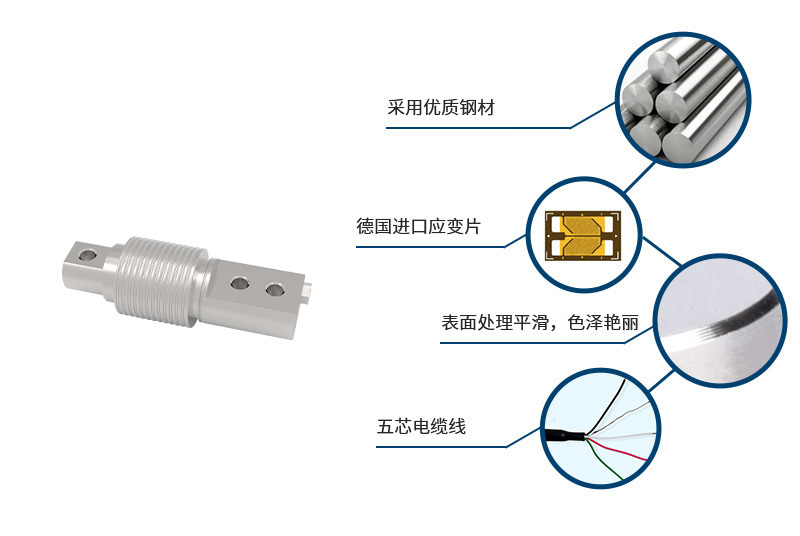

产品特点
具有良好的机械性能，如强度高，抗冲击韧力好，疲劳强度高，具有良好的机械加工与热处理性能。良好的弹性性能，弹性极限高，蠕变小，且抗氧化耐腐蚀。
SPECIFICATIONS
技术参数
左右滑动表格，查看完整参数
| 参数 | 技术指标 |
| 额定量程 | 5,10,20,50,100,200,500kg |
| 输出灵敏度 |
2.0±0.02mV/V |
| 零点输出 | ±1%mV/V |
| 蠕变 | ≤0.0166%F.S. |
| 非线性 | ≤0.02%F.S. |
| 滞后 | ≤0.02%F.S. |
| 重复性 | ≤0.018%F.S. |
| 输入电阻 | 387±4Ω |
| 输出电阻 | 350±1Ω |
| 温度灵敏度漂移 | 0.008%F.S./10℃ |
| 参数 | 技术指标 |
| 零点温度漂移 | 0.012%F.S./10℃ |
| 绝缘电阻 | ≥5000MΩ/100V(DC) |
| 激励电压 | 5~12V |
| 激励电压上限 | 15V |
| 温度补偿范围 | -10~40℃ |
| 工作温度范围 | -20~60℃ |
| 安全过载 | 150%F.S. |
| 极限过载 | 200%F.S. |
| 电缆线尺寸 | φ6X3m |
| 材料 | 不锈钢 |
PRODUCT DETAILS

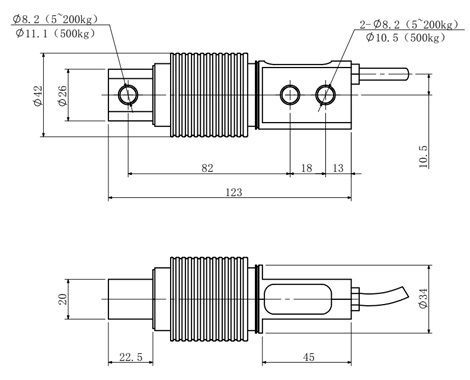

产品尺寸图
安装尺寸

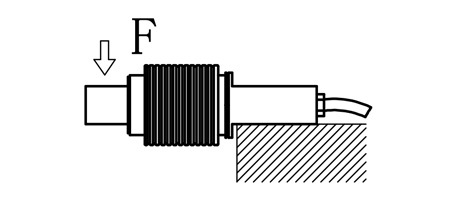

受力方式
WIRING DEFINITION
接线定义
点击接线图可放大查看 · 左右滑动查看完整定义
SYSTEM CONFIGURATION

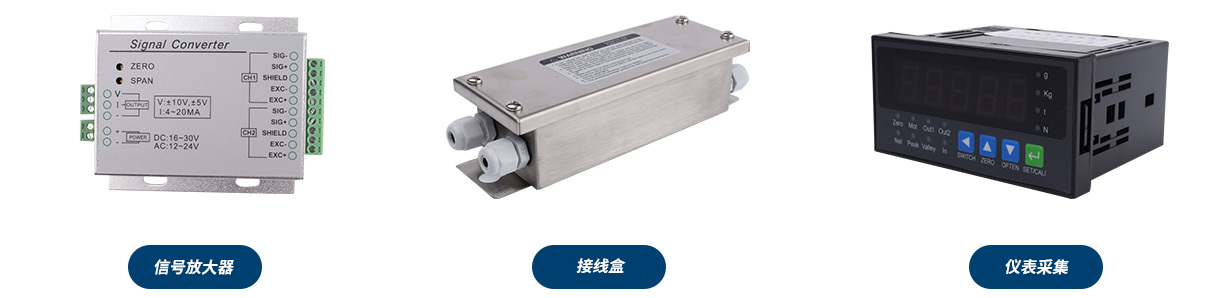

典型系统配置
传感器信号调理 · 两条路线输出选项 · 三类可选
FA544传感器信号输入任一路线均可选择以下三类输出
01
模拟量输出
ANALOG- 0–5 VDC
- 0–10 VDC
- ±5 VDC
- ±10 VDC
- 4–20 mA
- 0–20 mA
02
串行通讯
SERIAL- RS-232
- RS-422
- RS-485
- Modbus RTU
- 20 mA 串行回路
03
总线 · 以太网 · 无线
NETWORK- Profibus DP
- DeviceNet
- CANopen
- ControlNet
- 以太网
- 无线
PRODUCT DETAILS
产品应用
波纹管称重传感器属于压式称重传感器的一种；应用于动态与静态称重设备；常见动态称重设备：称重给煤机、称重给料机、电子皮带秤、螺旋称、电子计量皮带秤、单托辊皮带秤、双托辊皮带秤、螺旋称重给料机、配料秤等测控设备。常见静态称重设备：汽车衡、包装秤、料斗秤、单机称等称重设备。
PRODUCT DETAILS
关联仪表
