多维力传感器

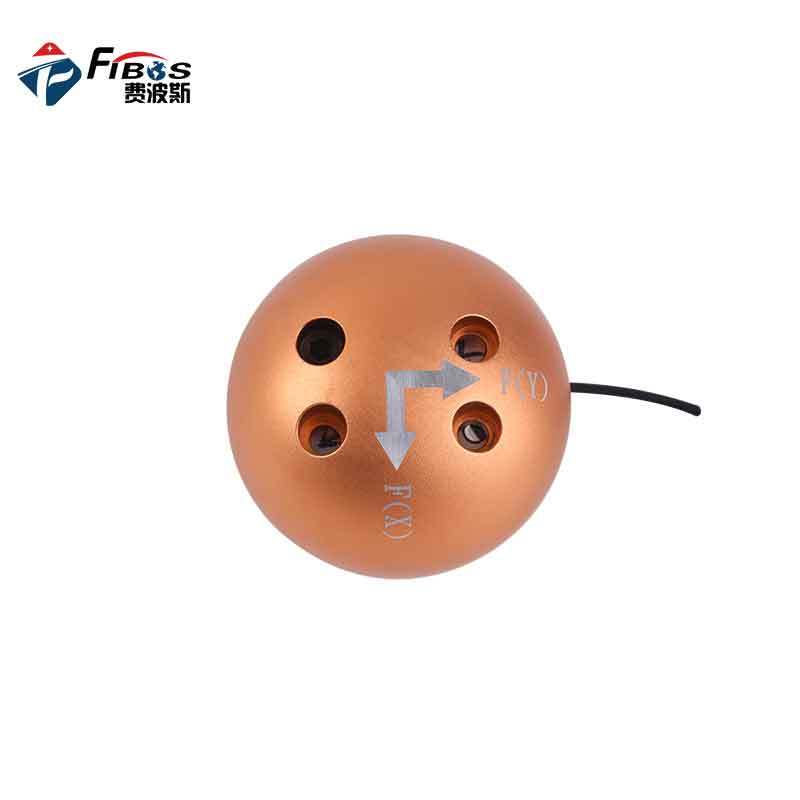

FA708

三维力传感器

三维力传感器通过合金钢或不锈钢弹性体元件，把外力转换为结构的变形，进而通过应变片实现三维力的测量。可以同时检测三个方向的力值变化情况，X轴、Y轴、Z轴(垂直力)，同时输出三组电压信号，该传感器有三种测量载荷可选(每通道)，可以通过多通道显示仪表显示数据值。

额定量程50kg

输出 / 灵敏度1.5±10%mV/V

材质详见产品资料

量程、精度、尺寸等参数可根据需求咨询定制。

PRODUCT DETAILS

产品概述

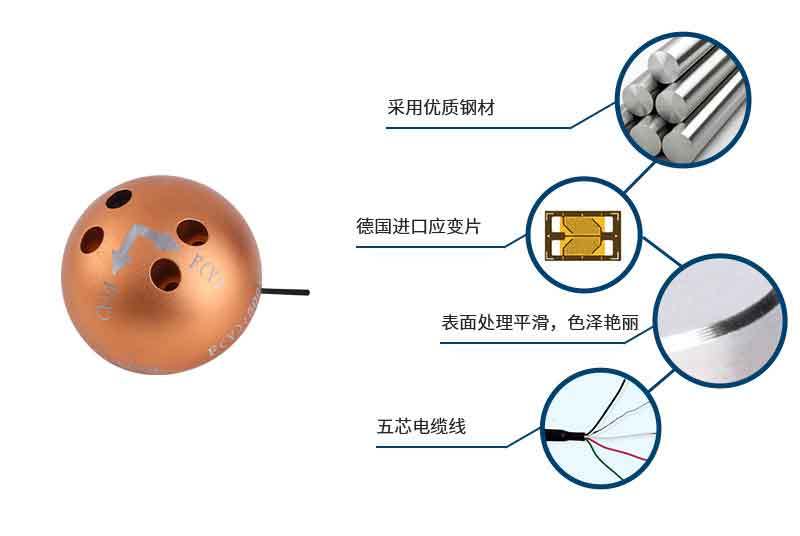

产品特点

三维力传感器,高速采样,高速动态响应,抗干扰,长期性能稳定,反应灵敏；
且体积小，重量轻，能测量空间加速度，能充分准确地反映物体的运动性质。

技术参数

参数	技术指标
额定量程	50kg
输出灵敏度	1.5±10%mV/V
零点输出	±1%F.S
互扰误差	≤0.5%F.S.
非线性	≤0.5%F.S.
滞后	≤0.5%F.S.
重复性	≤0.5%F.S.
输入电阻	720±20Ω
输出电阻	700±10Ω
温度灵敏度漂移	0.1%F.S./10℃
零点温度漂移	0.1%F.S./10℃
绝缘电阻	≥5000MΩ/100V(DC)
激励电压	5~12V
激励电压上限	15V
温度补偿范围	-10~60℃
工作温度范围	-20~80℃
安全过载	150%F.S.
极限过载	200%F.S.
电缆线尺寸	Ø2X3000mm

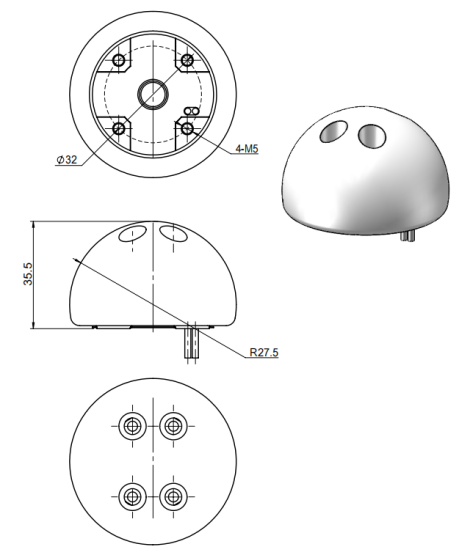

产品尺寸图

安装尺寸

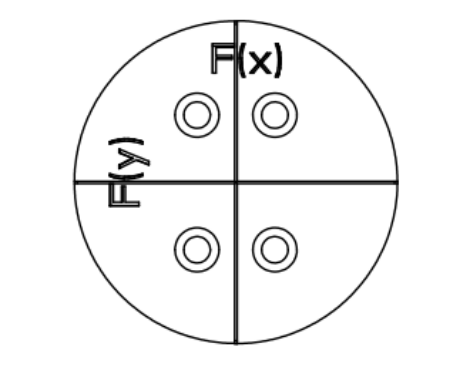

受力方式

搭配显示测量精准

测力称重传感器自身输出为MV信号，需要放大转换才能显示数值或输出信号给上位机、PLC等。

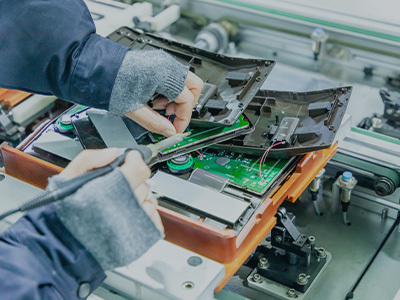

产品应用

多维力传感器是一种能够同时测量两个方向以上力及力矩分量的力传感器，其广泛应用于机器人手指、手爪研究，机器人外科手术研究，指力研究，牙齿研究，力反馈，刹车检测，精密装配、切削，复原研究，整形外科研究，产品测试，触觉反馈，示教学习。行业覆盖了机器人、汽车制造、自动化流水线装配、生物力学、航空航天、轻纺工业等领域。
